B型脹緊套

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件，是一種近代新型先進的機械基礎件。 B系列脹緊套為常用型，可以方便地安裝和用于直徑為1000mm超大軸上。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍

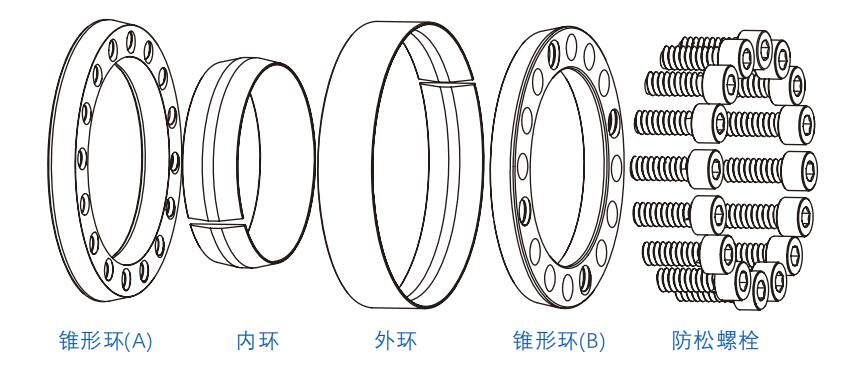

結構形式

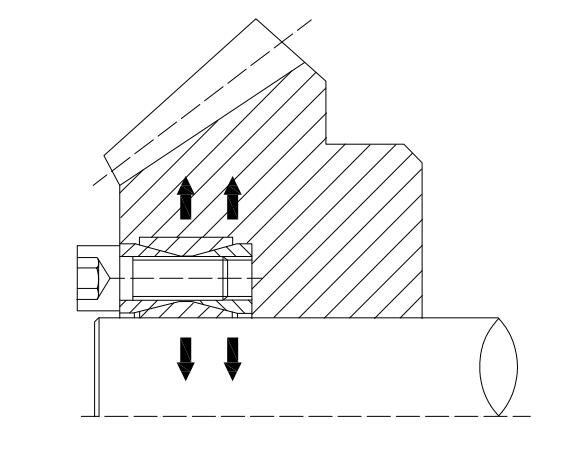

組裝例
選型要素

標準通用型：用于1000mm的超大軸，作為聯結用具有著理想的結構，是可靠性很高的系列。

降低加工費：與B型脹緊套聯結套聯接的零件加工精度可以降低，從而降低加工成本。

組裝、拆卸容易：通過脹緊聯結轂和軸之間的壓緊力和摩擦力實現聯結作用，只需緊固螺栓或旋松螺栓便進行組裝和拆卸。

高效率、長壽命：無需進行鍵加工、花鍵加壓入、熱壓配合等繁瑣的工作，安裝效率高，同時在脹緊套合軸上無需進行加工工作，能有效的減少因為加工出現的瑕疵，從而提升機械零件的使用壽命。

適用軸徑：Φ19-Φ170 (mm)

額定傳動扭矩：0.24-32.8 kN·m

適用軸公差：h8

適用輪轂公差：H8

執行標準：JB/T 7934

材質：碳鋼、不銹鋼

安全載荷、輪轂、設計保證系數、使用環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

■產品結構詳見如上圖

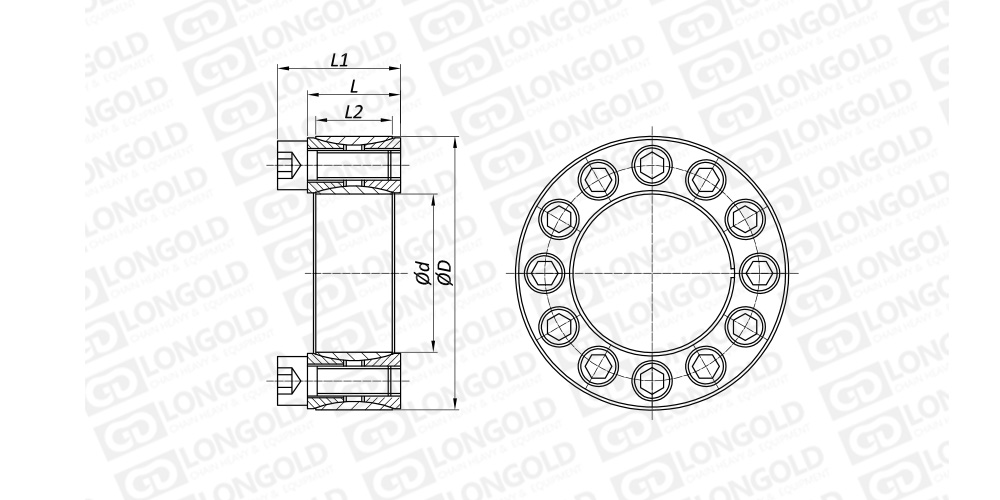

上圖為B型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸			內六角螺釘	額定負荷		螺釘擰緊力矩	參考重量	對軸壓力	對轂壓力
脹緊套型號	L2	L	L1		軸向力	轉矩	螺釘擰緊力矩		對軸壓力	對轂壓力
φd×φD	L2	L	L1		Ft	Mt	Ma		Ps	Ph
mm	mm	mm	mm	規格×個數	kN	kN ·m	N ·m	kg	Mpa	Mpa
PL19x47B	17	20	26	M6x8	27	0.24	14	0.25	請咨詢	請咨詢
PL20x47B	17	20	26	M6x8	27	0.27	14	0.24
PL22x47B	17	20	26	M6x8	27	0.30	14	0.23
PL25x50B	17	20	26	M6x9	30	0.38	14	0.25
PL28x55B	17	20	26	M6x10	33	0.47	14	0.30
PL30x55B	17	20	26	M6x10	33	0.50	14	0.29
PL35x60B	17	20	26	M6x12	40	0.70	14	0.32
PL38x63B	17	20	26	M6x14	46	0.88	14	0.33
PL40x65B	17	20	26	M6x14	46	0.92	14	0.34
PL42x72B	20	24	32	M8x12	73	1.36	35	0.48
PL45x75B	20	24	32	M8x12	73	1.62	35	0.57
PL50x80B	20	24	32	M8x12	73	1.77	35	0.60
PL55x85B	20	24	32	M8x14	83	2.27	35	0.63
PL60x90B	20	24	32	M8x14	83	2.47	35	0.69
PL65x95B	20	24	32	M8x16	93	3.04	35	0.73
PL70x110B	24	28	38	M10x14	132	4.60	70	1.26
PL75x115B	24	28	38	M10x14	131	4.90	70	1.33
PL80x120B	24	28	38	M10x14	131	5.20	70	1.40
PL85x125B	24	28	38	M10x16	148	6.30	70	1.49
PL90x130B	24	28	38	M10x16	147	6.60	70	1.53
PL95x135B	24	28	38	M10x18	167	7.90	70	1.62
PL100x145B	29	33	45	M12x14	192	9.60	125	2.01
PL105x150B	29	33	45	M12x14	190	9.98	125	2.10
PL110x155B	29	33	45	M12x14	191	10.50	125	2.15
PL120x165B	29	33	45	M12x16	218	13.10	125	2.35
PL125x170B	29	33	45	M12x18	220	13.78	125	2.95
PL130x180B	34	38	50	M12x20	272	17.60	125	3.51
PL140x190B	34	38	50	M12x22	298	20.90	125	3.85
PL150x200B	34	38	50	M12x24	324	24.20	125	4.07
PL160x210B	34	38	50	M12x26	350	28.00	125	4.30
PL170x225B	38	44	58	M14x22	386	32.80	190	5.78

型號表示例

PL	19	×	47	B
（1）	（2）		（4）	（5）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）B型脹緊套

安裝與拆卸

安裝脹緊聯結套

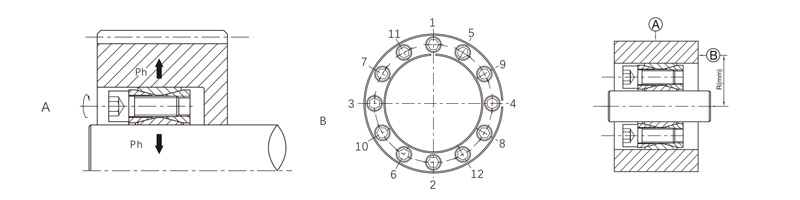

將脹緊聯結結擦拭干凈，裝入輪轂和軸的相應位置(如圖A所示)。

按圖B所示順序，依次擰緊螺釘，要分3-4次逐次擰緊螺釘直至達到螺釘擰緊力矩，

正確按照后的脹緊套應檢驗徑向跳動和軸向跳動，軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。

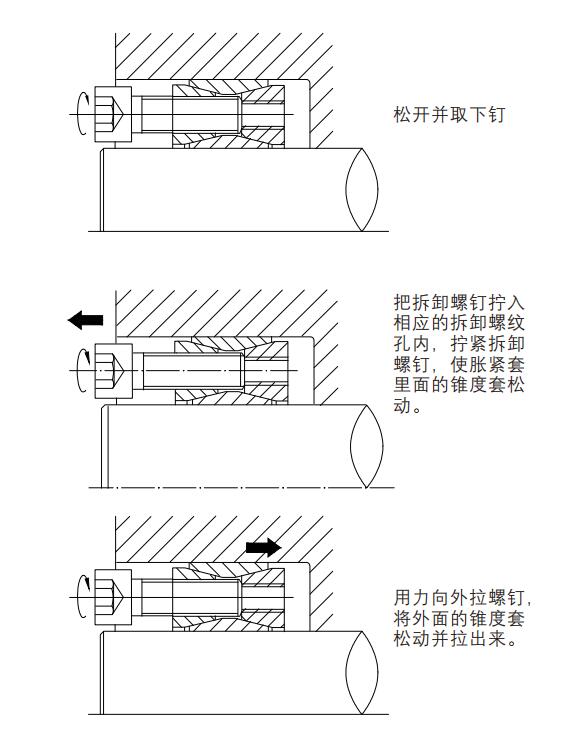

拆卸脹緊聯結套

拆卸脹緊聯結套時，先將全部螺釘松開并取下，然后將拆卸螺釘擰入相應的拆卸螺紋孔內(裝有鍍黃鋅螺釘?shù)穆菁y孔)，

依次擰緊拆卸螺釘，逐步將脹緊套兩側的錐度套分離，內、外環松動脫離輪轂內孔和軸的表?，即可將脹緊聯結套卸下。
