XH300 SB同步帶輪

XH和XXH系列同步帶輪是工業傳動系統中常用的同步帶輪，它們具有傳動準確、平衡、噪音小、無滑差又節能的特點。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

XH系列同步帶輪的節距為22.225mm，而XHH系列的節距為31.750mm。

同步帶輪?般由碳鋼(C45)、鋁合?(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用。

梯形齒同步帶輪在傳動時具有較高的扭矩傳遞能力，適用于一些對動力傳輸要求較高的場合。

由于同步帶輪的齒形與同步帶的齒形相互嚙合，在傳動過程中不會出現滑動現象，能夠始終保持準確的傳動比。

結構相對簡單，安裝和維護都比較方便。與其他傳動方式相比，不需要進行復雜的潤滑和保養工作，節省了維護成本和時間。而且同步帶的使用壽命較長，更換頻率較低。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

XH300SB同步帶輪在眾多行業中都有廣泛應用。

在各類機床中，如車床、銑床、磨床等，XH300SB同步帶輪用于實現機床主軸與進給軸之間的精確傳動，確保機床在加工過程中能夠準確地控制工件的移動和切削。

部分汽車的轉向系統采用電動助力轉向，其中的電機與轉向機構之間需要通過同步帶輪傳動來傳遞動力。XH300SB同步帶輪的精確傳動特性可以保證轉向系統的靈敏性和準確性，提高駕駛的安全性和舒適性。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，?螺紋孔。

軸孔內有時可能不進?表?處理。

技術參數

點擊圖片放大

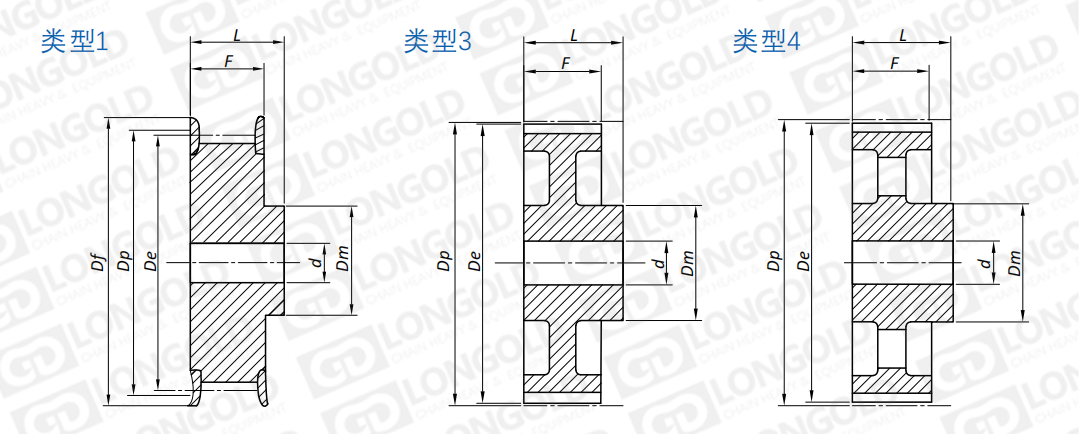

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	節距圓直徑	外圓直徑	擋圈直徑	輪轂直徑	齒寬	總寬	孔徑
			De	Dp	Df	Dm	F	L	d(成品孔徑)	d(最大孔徑)
			inch	inch	inch	inch	inch	inch	inch	inch
XH30018T-F	1	18	4.903	5.013	5 7/8	3 11/16	3 5/8	4 1/2	1	2 1/4
XH30019T-F	1	19	5.182	5.292	6 5/8	3 15/16	3 5/8	4 5/8	1	2 1/2
XH30020T-F	1	20	5.460	5.57	6 5/8	4 1/8	3 5/8	4 5/8	1	2 5/8
XH30021T-F	1	21	5.739	5.849	6 5/8	4 3/4	3 5/8	4 5/8	1	3 1/8
XH30022T-F	1	22	6.017	6.127	6 7/8	5 1/4	3 5/8	4 5/8	1	3 1/8
XH30023T-F	1	23	6.296	6.406	6 7/8	5 1/4	3 5/8	4 5/8	1	3 1/2
XH30024T-F	1	24	6.576	6.686	7 1/4	5 1/4	3 5/8	4 5/8	1	3 1/2
XH30025T-F	1	25	6.853	6.963	7 7/8	5 3/4	3 5/8	4 5/8	1	3 1/2
XH30026T-F	1	26	7.131	7.241	8 1/16	5 3/4	3 5/8	4 5/8	1 1/8	3 3/4
XH30027T-F	1	27	7.410	7.520	8 1/16	5 3/4	3 5/8	4 5/8	1 1/8	3 3/4
XH30028T-F	1	28	7.689	7.999	8 5/16	5 3/4	3 5/8	4 5/8	1 1/8	3 3/4
XH30030T-F	1	30	8.246	8.356	8 7/8	5 3/4	3 5/8	4 5/8	1 1/8	3 3/4
XH30032T-F	1	32	8.803	8.913	9 7/16	5 3/4	3 5/8	4 5/8	1 1/8	3 3/4
XH30034T-F	1	34	9.360	9.470	10 1/16	6	3 5/8	4 5/8	1 1/8	3 3/4
XH30038T-F	5	38	10.474	10.584	11 1/4	6	3 5/8	4 3/4	1 1/4	3 7/8
XH30040T-F	5	40	11.031	11.141	11 11/16	6	3 5/8	4 3/4	1 1/4	3 7/8
XH30046T	4	46	12.702	12.812	-	6	3 5/8	4 3/4	1 1/4	3 7/8
XH30048T	4	48	13.259	13.369	-	6	3 5/8	4 3/4	1 1/4	3 7/8
XH30058T	4	58	16.044	16.154	-	6	3 5/8	4 3/4	1 1/4	3 7/8
XH30060T	4	60	16.601	16.771	-	6	3 5/8	4 3/4	1 1/4	3 7/8
XH30070T	4	70	19.387	19.497	-	6 1/2	3 5/8	4 3/4	1 1/4	4
XH30072T	4	72	19.944	20.054	-	6 1/2	3 5/8	4 3/4	1 1/4	4
XH30078T	4	78	21.516	21.725	-	6 1/2	3 5/8	4 3/4	1 1/4	4
XH30080T	4	80	22.172	22.282	-	6 1/2	3 5/8	4 3/4	1 1/4	4
XH30082T	4	82	22.729	22.839	-	6 1/2	3 5/8	4 3/4	1 1/4	4
XH30084T	4	84	23.286	23.396	-	6 1/2	3 5/8	4 3/4	1 1/4	4
XH30094T	4	94	26.071	26.181	-	6 1/2	3 5/8	4 3/4	1 1/4	4
XH30096T	4	96	26.628	26.738	-	6 1/2	3 5/8	4 3/4	1 1/4	4
XH300118T	4	118	32.756	32.865	-	6 1/2	3 5/8	4 3/4	1 1/4	4
XH300120T	4	120	33.313	33.423	-	6 1/2	3 5/8	4 3/4	1 1/4	4

型號表示例

XH	300	10T	-	F	-	SB
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶規格

（3）齒數

（4）帶擋圈

（5）帶成品孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。

訂購?fù)綆л啎r的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
