XXH200STL同步帶輪

XLH表示同步帶輪的齒型為梯型齒，這種形狀使得同步帶在運轉過程中，帶齒能夠與帶輪的齒槽緊密嚙合，從而實現精確的傳動，保證傳動比的準確性。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

STL同步帶輪常用的材料有鋼、鋁合金、鑄鐵、黃銅等。不同材料具有不同的特性，詳情請咨詢隆德技術人員。

輪轂部分采用錐孔設計，這種獨特的結構使得安裝和拆卸變得極為便捷，同時錐孔與軸的配合緊密，能夠有效傳遞扭矩，同時保證了安裝的精度和穩定性。

可與STL錐套緊密配合，實現可靠的連接和精確的傳動。

其傳動效率可達 0.98，節能效果明顯，能夠有效地降低能源消耗，提高設備的能源利用率。

同步帶輪傳動是通過同步帶內周的齒與帶輪上的齒相互嚙合來傳遞動力，工作時無滑動，具有恒定的傳動比，能夠確保精確的傳動精度，適用于對傳動精度要求較高的設備。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

STL同步帶輪在眾多行業中都有廣泛的應用

在數控機床、銑床、車床等機床的傳動系統中，STL 同步帶輪可實現精確的進給運動和主軸傳動。

汽車發動機內部的凸輪軸、曲軸等部件的傳動通常會用到同步帶輪。STL 同步帶輪能夠保證發動機各部件之間的準確同步運轉，確保發動機的正常工作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，?螺紋孔。

軸孔內有時可能不進?表?處理。

技術參數

點擊圖片放大

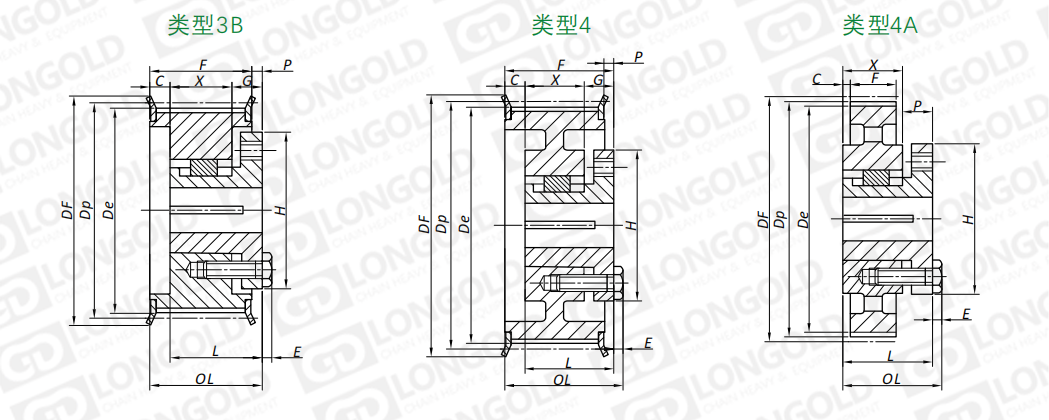

■同步帶輪尺寸表格

同步帶輪型號

類型

錐套

型號

齒數

外圓

直徑

節距圓

直徑

擋圈

直徑

齒寬

參考

重量

inch

Lbs

XXH20018T-F-R1

7.162

7.042

5 1/2

7 7/8

2 5/8

3 5/32

2 7/8

1/4

5 3/8

7/8

9/32

13.5

XXH20020T-F-R1

7.958

7.838

8 11/16

2 5/8

3 5/32

2 7/8

1/4

5 3/8

7/8

9/32

18.9

XXH20022T-F-R1

8.753

8.633

6 3/4

9 1/2

2 5/8

3 5/32

2 7/8

1/4

5 3/8

7/8

9/32

24.3

XXH20024T-F-R1

9.549

9.429

7 1/2

10 5/16

2 5/8

3 5/32

2 7/8

1/4

5 3/8

7/8

9/32

26.5

XXH20026T-F-R1

10.345

10.225

8 1/4

11 1/16

2 5/8

3 5/32

2 7/8

1/4

5 3/8

7/8

9/32

29.8

XXH20030T-F-R1

11.937

11.817

9 7/8

12 11/16

2 5/8

3 5/32

2 7/8

1/4

5 3/8

7/8

9/32

36.4

XXH20034T-F-R1

13.528

13.408

11 1/4

14 1/4

2 5/8

3 5/32

2 7/8

1/4

5 3/8

7/8

9/32

40.3

XXH20040T-F-R1

15.915

15.795

13 5/8

16 5/8

2 5/8

3 5/32

2 7/8

1/4

5 3/8

7/8

9/32

49.5

XXH20048T-S1

19.099

18.979

16 13/16

2 5/8

4 3/4

4 3/8

1 13/32

11/32

6 3/8

1 1/16

3 5/16

3/8

XXH20060T-S1

23.873

23.753

21 5/8

2 5/8

4 3/4

4 3/8

1 13/32

11/32

6 3/8

1 1/16

3 5/16

3/8

103

XXH20072T-S1

28.648

28.528

26 3/8

2 5/8

4 3/4

4 3/8

1 13/32

11/32

6 3/8

1 1/16

3 5/16

3/8

120

XXH20090T-S1

35.81

35.69

33 1/2

2 5/8

4 3/4

4 3/8

1 13/32

11/32

6 3/8

1 1/16

3 5/16

3/8

165

型號表示例

XXH	200	18T	-	F	-	R1	-	STL
(1)	(2)	(3)		(4)		(5)		(6)

（1）同步帶輪系列

（2）同步帶規格

（3）齒數

（4）帶擋圈

（5）錐套型號

（6）帶STL型QD孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。

訂購同步帶輪時的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購。或者咨詢隆德技術人員。
