XH400QTL同步帶輪

QTL同步帶輪與QTL錐套配合使用，安裝過程相對簡單，不需要復雜的工具和技術。只需將錐套安裝到軸上，然后將同步帶輪推入錐套即可完成安裝，大大節省了安裝時間和成本。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

QTL同步帶輪常用的材料有鋼、鋁合金、鑄鐵、黃銅等。不同材料具有不同的特性，以滿足各種應用場景的需求。

輪轂部分采用錐孔設計，這種獨特的結構使得安裝和拆卸變得極為便捷。錐孔與軸的配合緊密，能夠有效傳遞扭矩，同時保證了安裝的精度和穩定性。

帶輪的輪緣上分布著精確的齒形，這些齒與同步帶完美嚙合，實現高效的動力傳輸。齒形的設計經過嚴格的計算和優化，以確保傳動的準確性和平穩性。

可與QTL錐套緊密配合，實現可靠的連接和精確的傳動。

其傳動效率可達 0.98，節能效果明顯，能夠有效地降低能源消耗，提高設備的能源利用率。

同步帶輪傳動是通過同步帶內周的齒與帶輪上的齒相互嚙合來傳遞動力，工作時無滑動，具有恒定的傳動比，能夠確保精確的傳動精度，適用于對傳動精度要求較高的設備。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

QTL同步帶輪在眾多行業中都有廣泛的應用

機器人的關節驅動、定位系統、傳送帶和輸送機構等方面會用到QTL同步帶輪。

汽車發動機內部的一些輔助部件，如油泵、水泵、風扇等的驅動，可使用QTL同步帶輪來進行傳動。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，?螺紋孔。

軸孔內有時可能不進?表?處理。

技術參數

點擊圖片放大

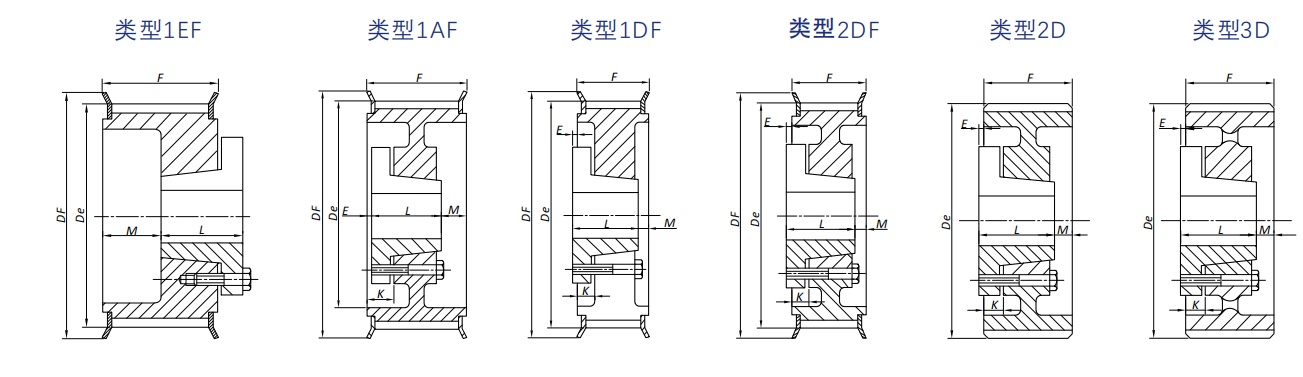

■同步帶輪尺寸表格

同步帶輪型號	類型	錐套型號	齒數	外圓直徑	節距圓直徑	擋圈直徑	齒寬	E	K	L	M
				Dp	De	DF	F	E	K	L	M
				inch	inch	inch	inch	inch	inch	inch	inch
XH400-SK20T-F	1AF	SK	20.0	5.6	5.5	6 1/8	4 11/16	13/32	1 3/16	1 15/16	2 1/4
XH400-SK22T-F	1AF	SK	22.0	6.1	6.0	6 11/16	4 11/16	13/32	1 3/16	1 15/16	2 1/4
XH400-SF24T-F	1AF	SF	24.0	6.7	6.6	7 1/4	4 11/16	11/32	1 1/8	2 1/16	2 1/4
XH400-SF26T-F	1AF	SF	26.0	7.2	7.1	7 3/4	4 11/16	11/32	1 1/8	2 1/16	2 1/4
XH400-E28T-F	1DF	E	28.0	7.8	7.7	8 3/8	4 11/16	3/8	1 17/32	2 3/4	1 17/32
XH400-E30T-F	1DF	E	30.0	8.4	8.2	8 7/8	4 11/16	3/8	1 17/32	2 3/4	1 17/32
XH400-E32T-F	1DF	E	32.0	8.9	8.8	9 7/16	4 11/16	3/8	1 17/32	2 3/4	1 17/32
XH400-E36T-F	2DF	E	36.0	10.0	9.9	10 9/16	4 11/16	3/8	1 17/32	2 3/4	1 17/32
XH400-F40T-F	2DF	F	40.0	11.1	11.0	11 11/16	4 11/16	1/4	1 3/32	3 3/4	1 3/32
XH400-J48T	2D	J	48.0	13.4	13.3	-	4 11/16	11/16	3/4	4 5/8	3/4
XH400-J60T	3D	J	60.0	16.7	16.6	-	4 11/16	11/16	3/4	4 5/8	3/4
XH400-J72T	3D	J	72.0	20.1	19.9	-	4 11/16	11/16	3/4	4 5/8	3/4
XH400-J84T	3D	J	84.0	23.4	23.3	-	4 11/16	11/16	3/4	4 5/8	3/4
XH400-J96T	3D	J	96.0	26.7	26.6	-	4 11/16	11/16	3/4	4 5/8	3/4
XH400-J120T	3D	J	120.0	33.4	33.3	-	4 11/16	11/16	3/4	4 5/8	3/4

型號表示例

XH	300	-	JA	18T	-	F	-	QTL
（1）	（2）		（3）	（4）		（5）		（6）

（1）同步帶輪系列

（2）同步帶規格

（3）襯套型號

（4）齒數

（5）帶擋圈

（6）帶QTL型QD孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。

訂購?fù)綆л啎r(shí)的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
