鏈條聯軸器（國標）

鏈條聯軸器是利用公用鏈條同時與兩個齒數相同的并列鏈輪嚙合，以實現兩半聯軸器聯接的聯軸器。鏈條聯軸器具有結構簡單（四個件組成）、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有一定補償能力、對安裝精度要求不高、工作可靠、壽命較長、成本較低等優點。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器用途
安裝要求
注意事項
外殼

鏈條聯軸器是利用公用的鏈條，同時于兩個齒數相同的并列鏈輪嚙合，不同結構型式的鏈條聯軸器主要區別是采用不同鏈條，常見的有雙排滾子鏈聯軸器、單排滾子鏈聯軸器、齒形鏈聯軸器、尼龍鏈聯軸器等。

鏈條聯軸器具有結構簡單（四個件組成）、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有一定補償能力、對安裝精度要求不高、工作可靠、壽命較長、成本較低等優點。

鏈條聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。

該類鏈條聯軸器結構緊湊、扭矩傳遞大、可靠性強、安全、而且外形美觀大方、安裝簡單、易對中。如需選購該類型鏈條聯軸器，請參照型號表里的規格進行訂購。

檢查安裝聯軸器的位置狀態是否良好，否則須檢修或更換相關件。

裝上鏈條并調整好松緊度后，檢查配合是否順暢、共面，且與外殼無干涉。

聯軸器如不恰當安裝使用會造成故障，需注意以下幾點。

超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。

沒有安裝罩殼，聯軸器容易發生銹蝕，斷裂。

安裝外殼可以防止?jié)櫥瑒┑娘w散的灰塵的進入，延長聯軸器的使用壽命。

為了便于安裝和維修，外殼采用和軸成直角方向的分割形狀。

在下述情況下工作時必須配備外殼：

（1）在灰塵大等具有磨損性環境下工作。

（2）在濕度大等具有腐蝕性環境下工作。

技術參數

點擊圖片放大

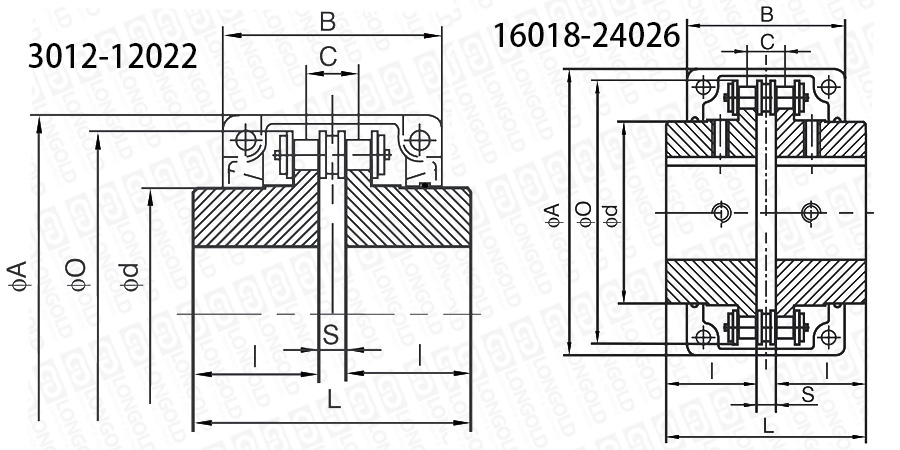

■聯軸器結構詳見如上圖

上圖為鏈條聯軸器（國標）的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■聯軸器尺寸表

鏈條聯軸器型號	適用軸范圍	孔徑D	尺寸								最大角度	螺栓	最大扭矩	最大轉速	轉動慣量	所需潤滑油重量	參考重量	PDF圖紙	DXF圖紙
	適用軸范圍		A	d	0	L	I	S	B	C			最大扭矩	最大轉速	轉動慣量	所需潤滑油重量	參考重量
	MIN-MAX		mm	mm	mm	mm	mm	mm	mm	mm			(Nm)	(rpm)	(kg.cm2)	(kg)	(kg)
LD-KC-3012	12-16	12	69	25	45	64.8	29.8	5.2	63	10.2	1°	M6	190	5000	3.7	0.10	0.4	請咨詢	請咨詢
LD-KC-4012	12-22	12	77	33	62	79.4	36.0	7.4	72	14.4		M6	249	4800	5.5	0.10	0.8
LD-KC-4014	12-28	12	84	43	69	79.4	36.0	7.4	75	14.4		M6	329	4800	9.7	0.13	1.1
LD-KC-4016	14-32	14	92	48	77	87.4	40.0	7.4	75	14.4		M6	419	4800	14.4	0.17	1.4
LD-KC-5014	15-35	14	101	53	86	99.7	45.0	9.7	85	18.1		M8	620	3600	28.0	0.22	2.2
LD-KC-5016	16-40	16	111	60	93	99.7	45.0	9.7	85	18.1		M8	791	3600	37.0	0.26	2.7
LD-KC-5018	16-45	16	122	70	106	99.7	45.0	9.7	85	18.1		M8	979	3000	56.3	0.36	3.8
LD-KC-6018	20-56	20	142	85	127	123.5	56.0	11.5	105	22.8		M10	1810	2500	137.3	0.50	6.2
LD-KC-6020	20-60	20	158	98	139	123.5	56.0	11.5	105	22.8		M10	2210	2500	210.2	0.60	7.8
LD-KC-6022	20-71	20	168	110	151	123.5	56.0	11.5	117	22.8		M10	2610	2500	295.0	0.70	10.4
LD-KC-8018	20-80	20	190	110	169	141.2	63.0	15.2	129	29.3		M12	3920	2000	520.0	0.90	12.7
LD-KC-8020	20-90	20	210	121	185	145.2	65.0	15.2	137	29.3		M12	4800	2000	812.4	1.10	16.0
LD-KC-8022	20-100	20	226	140	202	157.2	71.0	15.2	137	29.3		M12	5640	1800	1110.0	1.20	20.2
LD-KC-10020	25-110	25	281	160	233	178.8	80.0	18.8	153	35.8		M12	8400	1800	2440.0	1.80	33.0
LD-KC-12018	35-125	35	307	170	256	202.7	90.0	22.7	181	45.4		M12	12700	1500	3940.0	3.20	47.0
LD-KC-12022	35-140	35	357	210	304	222.7	100.0	22.7	181	45.4		M12	18300	1250	7810.0	4.40	72.0
LD-KC-16018	63-160	53	375	228	340	254.1	112.0	30.1	240	58.5		M16	26400	1100	14530.0	7.20	108.0
LD-KC-16022	80-200	70	424	279	405	310.1	140.0	30.1	245	58.5		M16	38100	1000	32220.0	9.90	187.0
LD-KC-20018	82-205	75	465	289	425	437.5	200.0	37.5	285	71.6		M20	54100	800	50980.0	11.80	286.0
LD-KC-20022	100-255	90	545	363	506	477.5	220.0	37.5	300	71.6		M20	77800	600	111100.0	15.80	440.0
LD-KC-24022	120-310	110	650	448	607	650.0	302.5	45.0	340	87.8		M20	37000	600	310000.0	21.90	869.0
LD-KC-24026	150-360	140	745	526	704	700.0	327.5	45.0	350	87.8		M20	186000	500	598500.0	28.10	1260.0

型號表示例

LD	-	KC	-	3012
		（1）		（2）

（1）鏈條聯軸器

（2）型號

聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。

(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。

(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。

(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。

(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。

(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。

(7)工作環境
所選聯軸器要求適合周圍的工作環境，以保證聯軸器的使用壽命。

(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。
