B型1:2錐齒輪

螺旋傘齒輪即螺旋圓錐齒輪，常用于兩相交軸之間的運動和動力傳遞。圓錐齒輪的輪齒分布在一個圓錐體的表面，其齒形從大端到小端逐漸減小。

應用領域

汽車生產

機械工程

航空航天

產品手冊索取

產品特點

傳動比
壓力角
模數和齒的大小
齒數
齒高、齒厚

一對嚙合齒輪的傳動比為基準圓直徑的反比例。也和齒數，轉速成正比例。

基準圓直徑：d

齒數：Z

轉速：n(rpm)

轉速 i =?d_B / d_A =Z_B / Z_A=n_B / n_A

壓力角也就是齒傾角。

標準壓力角為20°。

也有14.5°的壓力角，但因?yàn)閺?qiáng)度較不高，所以不怎么使用。

模數是表示齒輪的齒形狀大小的數值。

只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。

模數 m = 基準圓直徑（PCD）/ 齒數（Z）

齒間距P=圓周率×模數=πm

徑節制DP=m×25.4

齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。

齒高就是齒頂?shù)烬X底到尺寸，通常用h表示。齒頂高=m

齒底高=1.25m

齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2

技術參數

點擊圖片放大

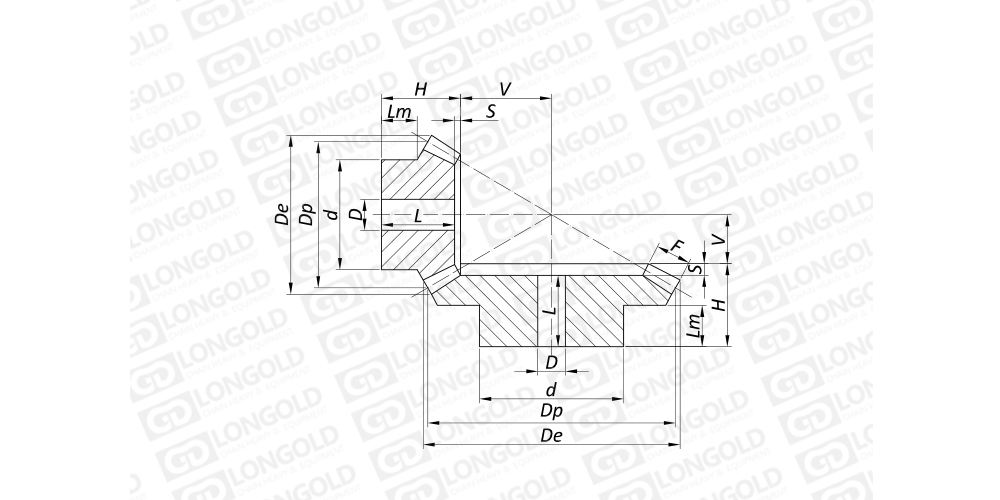

■產品本體結構詳見如上圖

上圖為錐齒輪的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

壓力角 20°

模數M	齒數Z	De	Dp	H	F	d	D	V	L	Lm	S
模數M	齒數Z	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
1.5	15	26.1	22.5	21.1	9	19.3	8	13.9	-	11.9	-
1.5	30	45.9	45.0	25.2	9	32.3	8	6.8	23	16.0	2.2
2	15	34.8	30.0	26.0	11.5	25.3	8	19	-	14.1	-
2	30	61.2	60.0	29.8	11.5	40.3	14	9.2	26.8	18.0	3.0
2.5	15	43.5	37.5	31.8	15	32.3	12	23.2	-	16.2	-
2.5	30	76.5	75.0	33.7	15	45.3	16	11.3	30	20.0	3.7
3	15	52.2	45.0	37.3	17	40.3	12	28.7	-	19.9	-
3	30	91.8	90.0	42.1	17	55.3	16	13.9	38	25.0	4.1
3.5	15	60.9	52.5	46.1	20.5	45.3	16	32.9	-	24.7	-
3.5	30	107.1	105.0	45.0	20.5	60.3	20	16	40	25.0	5.0
4	15	69.6	60.0	48.6	22.5	50.3	20	38.4	-	24.6	-
4	30	122.3	120.0	57.3	22.5	80.3	25	18.7	51.9	35.0	5.4
4.5	15	78.3	67.5	51.4	26	60.3	20	42.6	-	24.7	-
4.5	30	137.6	135.0	60.3	26	80.3	30	20.7	54.3	35.0	6.0
5	15	87.0	75.0	57.6	30	60.3	25	46.4	-	25.3	-
5	30	152.9	150.0	62.5	30	80.3	30	22.5	56	35.0	6.5

型號表示例

BG	A	-	M2	-	15	30
（1）	（2）		（3）		（4）	（5）

（1）錐齒輪

（2）齒輪形式

（3）模數

（4）齒數

（5）配對齒數

齒輪傳遞運動的種類
