A型1:1錐齒輪

錐齒輪是一種用于相交軸間的傳動裝置，其齒面呈圓錐狀，能夠在兩個相交的軸之間有效地傳遞扭矩和運動。

應用領域

汽車生產

機械工程

航空航天

產品手冊索取

產品特點

傳動比
壓力角
模數和齒的大小
齒數
齒高、齒厚

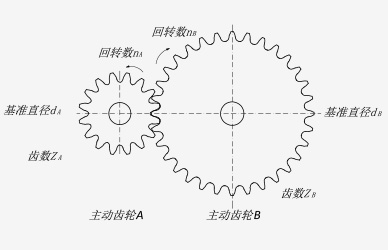

一對嚙合齒輪的傳動比為基準圓直徑的反比例。也和齒數，轉速成正比例。

基準圓直徑：d

齒數：Z

轉速：n(rpm)

轉速 i =?d_B / d_A =Z_B / Z_A=n_B / n_A

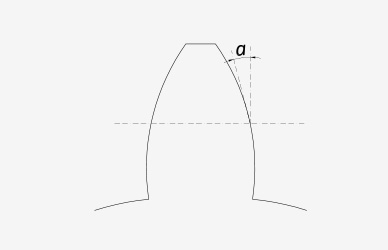

壓力角也就是齒傾角。

標準壓力角為20°。

也有14.5°的壓力角，但因為強度較不高，所以不怎么使用。

模數是表示齒輪的齒形狀大小的數值。

只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。

模數 m = 基準圓直徑（PCD）/ 齒數（Z）

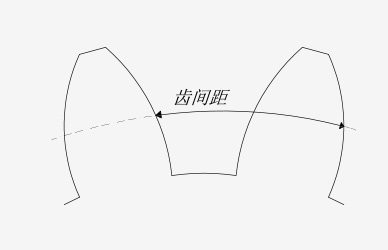

齒間距P=圓周率×模數=πm

徑節制DP=m×25.4

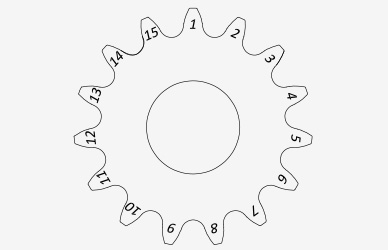

齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。

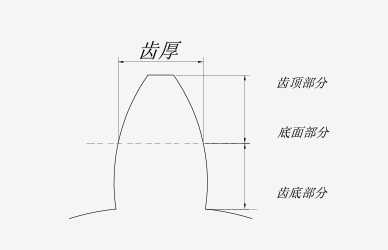

齒高就是齒頂?shù)烬X底到尺寸，通常用h表示。齒頂高=m

齒底高=1.25m

齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

上圖為錐齒輪的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

壓力角 20°

模數	齒數	De	Dp	H	F	d	D	V	L	Lm	S
M	Z	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
1.5	16	26.1	24.0	18.9	6	20.3	8	7.1	-	12.0	2.0
	20	32.1	30.0	20.0	10	22.0	10	7.4	18.0	8.5	2.0
	25	39.6	37.5	23.0	10	28.0	10	11.1	21.0	12.0	2.0
	30	47.1	45.0	25.0	12	30.0	12	13.4	22.5	12.0	2.5
2.0	16	34.8	32.0	23.5	8	25.3	10	9.5	-	13.6	3.0
	20	42.8	40.0	25.0	12	32.0	10	10.8	22.0	12.0	3.0
	25	52.8	50.0	28.0	14	40.0	12	14.3	25.0	12.3	3.0
	30	62.8	60.0	30.0	16	50.0	12	17.8	27.0	12.8	3.0
2.5	16	43.5	40.0	28.1	10	30.3	12	11.9	-	15.0	3.5
	20	53.5	50.0	30.5	12	40.0	12	15.4	27.0	16.0	3.5
	25	66.0	62.5	33.5	15	50.0	15	19.5	30.0	16.0	3.5
	30	78.5	75.0	35.5	18	55.0	15	23.6	32.0	16.0	3.5
3.0	16	52.2	48.0	31.7	12	40.3	15	14.3	-	18.0	4.0
	20	64.2	600.0	35.0	18	45.0	15	160.0	31.0	136.0	4.0
	25	79.2	75.0	38.0	20	55.0	15	22.0	34.0	16.0	4.0
	30	94.2	90.0	40.0	22	60.0	20	28.0	36.0	17.0	4.0
3.5	16	60.9	56.0	36.4	14	45.3	15	166.0	-	19.7	4.5
	20	74.9	70.0	40.5	22	55.0	15	18.1	36.0	17.0	4.5
	25	92.4	87.5	43.5	26	65.0	20	240.0	39.0	18.0	4.5
	30	109.9	105.0	48.0	30	70.0	20	30.0	43.5	19.0	4.5
4.0	16	69.6	64.0	44.3	15	50.3	15	19.7	-	25.0	5.0
	20	85.6	80.0	43.0	25	60.0	18	20.7	38.0	18.0	5.0
	25	105.6	100.0	45.0	28	70.0	20	28.5	40.0	18.0	5.0
	30	125.6	120.0	48.0	32	80.0	25	35.7	43.0	16.0	5.0
4.5	16	78.3	72.0	46.3	17	55.3	18	21.7	-	23.7	6.0
	20	96.3	90.0	48.0	28	65.0	20	23.4	42.0	18.0	6.0
	25	118.8	112.5	50.0	32	75.0	20	31.8	44.0	18.0	6.0
	30	141.3	135.0	53.0	35	90.0	25	40.8	47.0	17.0	6.0
5.0	16	87.0	80.0	48.9	18	60.3	20	25.1	-	24.2	6.5
	20	107.1	100.0	50.5	30	70.0	20	26.9	44.0	18.5	6.5
	25	132.1	125.0	53.5	34	90.0	20	36.4	47.0	18.0	6.5
	30	157.1	150.0	56.5	38	110.0	30	46.0	50.0	18.0	6.5

型號表示例

BG	A	-	M2	-	16	16
（1）	（2）		（3）		（4）	（5）

（1）錐齒輪

（2）齒輪形式

（3）模數

（4）齒數

（5）配對齒數

齒輪傳遞運動的種類
