B型1:4錐齒輪

螺旋傘齒輪即螺旋圓錐齒輪，常用于兩相交軸之間的運動和動力傳遞。圓錐齒輪的輪齒分布在一個圓錐體的表面，其齒形從大端到小端逐漸減小。

應用領域

機械工程

產品手冊索取

產品特點

傳動比
壓力角
模數和齒的大小
齒數
齒高、齒厚

一對嚙合齒輪的傳動比為基準圓直徑的反比例。也和齒數，轉速成正比例。

基準圓直徑：d

齒數：Z

轉速：n(rpm)

轉速 i =?d_B / d_A =Z_B / Z_A=n_B / n_A

壓力角也就是齒傾角。

標準壓力角為20°。

也有14.5°的壓力角，但因?yàn)閺?qiáng)度較不高，所以不怎么使用。

模數是表示齒輪的齒形狀大小的數值。

只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。

模數 m = 基準圓直徑（PCD）/ 齒數（Z）

齒間距P=圓周率×模數=πm

徑節制DP=m×25.4

齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。

齒高就是齒頂?shù)烬X底到尺寸，通常用h表示。齒頂高=m

齒底高=1.25m

齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

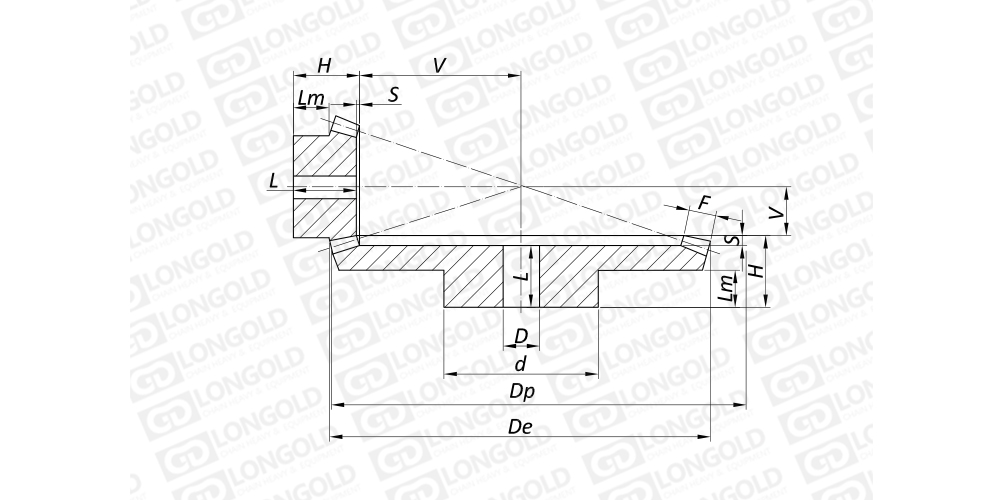

上圖為錐齒輪的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

壓力角 20°

模數M	齒數Z	De	Dp	H	F	d	D	V	L	Lm	S
模數M	齒數Z	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
1.5	15	26.7	22.5	23.0	11	20.3	8	34.0	-	11.7	-
1.5	60	90.4	90	34.0	11	50.3	16	8.0	31.2	25.0	2.8
2	15	35.6	30	31.0	16	25.3	8	44.0	-	14.4	-
2	60	120.6	120	37.6	16	60.3	16	10.4	34.2	25.0	3.4
2.5	15	44.5	37.5	38.1	19	32.3	14	55.9	-	18.4	-
2.5	60	150.7	150	44.8	19	60.3	20	13.2	40	30.0	4.8
3	15	53.3	45	48.1	23	40.3	16	66.9	-	24.5	-
3	60	180.8	180	53.2	23	80.3	25	15.8	48.2	35.0	5.0
3.5	15	62.2	52.5	52.1	26	45.3	20	78.9	-	25.1	-
3.5	60	211.0	210	60.4	26	90.3	30	18.6	54.4	40.0	6.0
4	15	71.1	60	55.1	30	50.3	20	89.9	-	23.0	-
4	60	241.1	240	60.8	30	90.3	30	21.2	53	40.0	7.8
4.5	15	80.0	67.5	57.0	32	52.3	20	102.9	-	23.0	-
4.5	60	271.2	270	62.0	32	90.3	30	24.3	53.5	40.0	8.5
5	15	88.8	75	62.0	34	55.3	20	115.7	-	25.0	-
5	60	301.3	300	65.0	34	90.3	30	27.0	55	40.0	10.0

型號表示例

BG	B	-	M2	-	15	60
（1）	（2）		（3）		（4）	（5）

（1）錐齒輪

（2）齒輪形式

（3）模數

（4）齒數

（5）配對齒數

齒輪傳遞運動的種類
