14M-85 QTL同步帶輪

QTL同步帶輪的輪緣上分布著精確的齒形，齒形的設計經過嚴格的計算和優化，能與同步帶完美嚙合，實現高效的動力傳輸，從而確保傳動的準確性和平穩性。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。

由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。

擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

點擊圖片放大

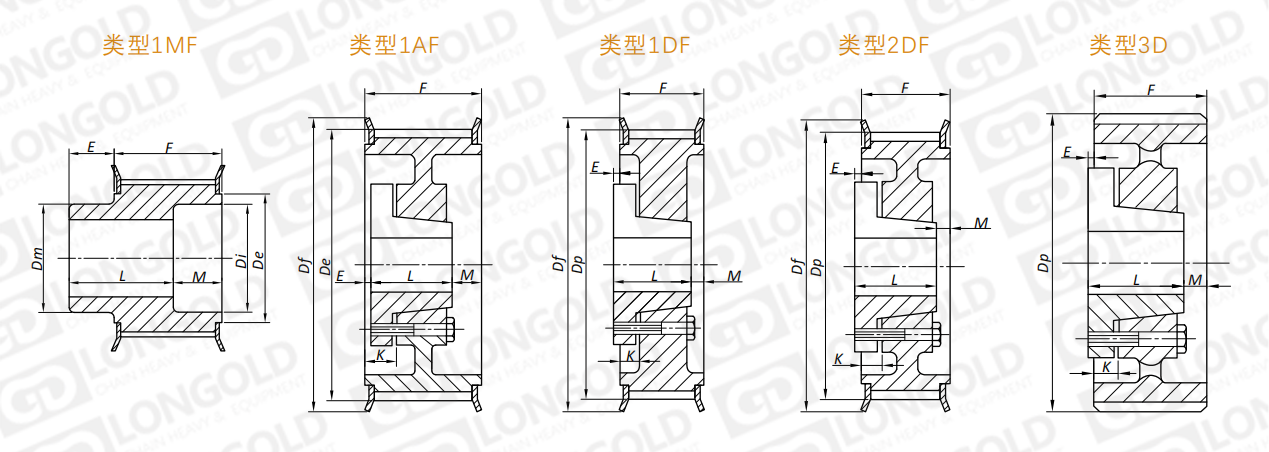

■同步帶輪尺寸表格

同步帶輪型號	類型	錐套型號	齒數	外圓直徑	節距圓直徑	擋圈直徑	輪轂直徑	Di	E	M	L	F	K	參考重量
				Dp	De	Df	Dm	Di	E	M	L	F	K	參考重量
				inch	inch	inch	inch	inch	inch	inch	inch	inch	inch	lbs
14M85-28T-F	1MF	-	28	4.912	4.808	5 9/16	3 11/4	3 1/8	1	1	4	4	-	18.0
14M85-29T-F	1MF	-	29	5.088	4.983	5 9/16	3 11/16	3 1/8	1	1	4	4	-	19.4
14M85-30T-F	1MF	-	30	5.263	5.157	6 1/8	4 9/14	3 29/32	1	1	4	4	-	20.0
14M85-32T-F	1MF	-	32	5.614	5.507	6 1/8	4 9/64	3 29/32	1	1	4	4	-	23.4
14M85-SK30T-F	1AF	SK	30	5.293	5.157	6 1/8	-	3 15/16	3/4	1 3/8	1 7/8	4	1 3/8	10.0
14M85-SK32T-F	1AF	SK	32	5.614	5.507	6 1/8	-	3 15/16	3/4	1 3/8	1 7/8	4	1 3/8	13.0
14M85-SK34T-F	1AF	SK	34	5.965	5.858	6 1/2	-	4 1/16	3/4	1 3/8	1 7/8	4	1 3/8	14.0
14M85-SF36T-F	1AF	SF	36	6.316	6.206	6 13/16	-	4 11/16	3/4	1 1/4	2	4	1 3/8	15.0
14M85-SF38T-F	1AF	SF	38	6.667	6.557	7 3/16	-	4 15/16	3/4	1 1/4	2	4	1 3/8	18.0
14M85-SF40T-F	1AF	SF	40	7.018	6.909	8 7/32	-	5 1/16	3/4	1 1/4	2	4	1 3/8	20.0
14M85-E44T-F	1AF	E	44	7.720	7.610	8 7/32	-	6 1/8	5/16	11/16	2 5/8	4	1 3/16	25.0
14M85-E48T-F	1AF	E	48	8.421	8.311	8 15/16	-	6 1/2	5/16	11/16	2 5/8	4	1 3/16	29.0
14M85-E52T-F	1AF	E	52	9.123	9.103	9 11/16	-	7 3/6	5/16	11/16	2 5/8	4	1 3/16	32.0
14M85-F56T-F	1DF	F	56	9.825	9.715	10 3/8	-	7 7/8	1/4	5/8	3 5/8	4	3/4	46.0
14M85-F60T-F	1DF	F	60	10.527	10.417	11 1/16	-	8 1/2	1/4	5/8	3 5/8	4	3/4	51.0
14M85-F64T-F	1DF	F	64	11.229	11.119	11 3/4	-	9 1/4	1/4	5/8	3 5/8	4	3/4	62.0
14M85-F68T-F	2DF	F	68	11.930	11.820	12 1/2	7	10	1/4	5/8	3 5/8	4	3/4	51.0
14M85-F72T-F	2DF	F	72	12.632	12.522	13 3/16	7	10 11/16	1/4	5/8	3 5/8	4	3/4	60.0
14M85-F80T-F	2DF	F	80	14.036	13.926	14 5/8	7	12 1/8	1/4	5/8	3 5/8	4	3/4	66.0
14M85-F90T	3D	F	90	15.790	15.680	-	7	14	1/4	5/8	3 5/8	4	3/4	69.0
14M85-F112T	3D	F	112	19.650	19.540	-	7	17 7/8	1/4	5/8	3 5/8	4	3/4	89.0
14M85-F144T	3D	F	144	25.264	25.154	-	7	23 3/8	1/4	5/8	3 5/8	4	3/4	127.0
14M85-F168T	3D	F	168	29.475	29.365	-	7	27 9/16	1/4	5/8	3 5/8	4	3/4	148.0
14M85-F192T	3D	F	192	33.686	33.576	-	7	31 13/16	1/4	5/8	3 5/8	4	3/4	177.0
14M85-F216T	3D	F	216	37.896	37.786	-	7	35 3/4	1/4	5/8	3 5/8	4	3/4	25.0

型號表示例

14M	85	-	SK	34T	-	F	-	QTL
（1）	（2）		（3）	（4）		（5）		（6）

（1）同步帶輪系列

（2）同步帶寬度

（3）錐套型號

（4）齒數

（5）帶擋圈

（6）帶QTL型QD孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：工件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動力，將傳送帶上的工件旋轉90°并轉移到下一道工序。此時，夾緊機構進行180°自轉，轉移時不相對于輸送方向同時改變工件方向。

同步帶輪用途：通過同步帶輪和同步帶的傳動，轉移工件的同時，還能改變工件放置方向。

訂購?fù)綆л啎r(shí)的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。

立刻聯系自動化專家

您在努力掌握如何開始自動化嗎？

如果您正確實現以下目標，與我們的專家進行深入的對話可以讓您少走很多彎路：

?提高生產力

?改進工藝和產品質量

?提高競爭力

?提高靈活性，滿足客戶多樣化需求

與我們的專家進行一次一對一的交流，我們會幫助您利用協作機器人實現自動化。
