20M-230 SB同步帶輪

圓弧齒的形狀設計可以使帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。

由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。

擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

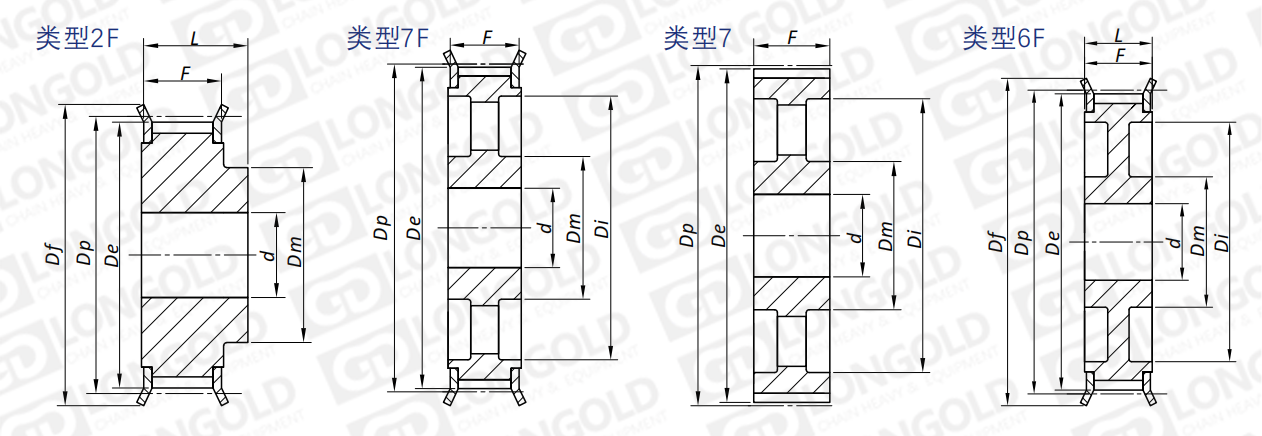

點擊圖片放大

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	外圓直徑	節距圓直徑	擋圈直徑	輪轂直徑	Di	齒寬	總寬	孔徑
		齒數	Dp	De	Df	Dm	Di	F	L	d
		Z	inch	inch	inch	inch	inch	inch	inch	inch
20M23038T-F	2F	38	9.524	9.354	10 7/16	7 1/8	-	9 7/8	11 1/8	1 1/2
20M23040T-F	2F	40	10.026	9.856	10 13/16	8	-	9 7/8	11 1/8	1 1/2
20M23044T-F	2F	44	11.028	10.858	11 13/16	8 1/4	-	9 7/8	11 1/8	1 1/2
20M23048T-F	2F	48	12.031	11.861	12 13/16	9	-	9 7/8	11 1/8	1 1/2
20M23052T-F	2F	52	13.033	12.863	13 3/4	11	-	9 7/8	11 1/8	1 1/2
20M23056T-F	2F	56	14.036	13.866	14 3/4	11	-	9 7/8	11 1/8	1 1/2
20M23060T-F	2F	60	15.038	14.868	15 15/16	11	-	9 7/8	11 1/8	1 1/2
20M23064T-F	2F	64	16.041	15.871	16 15/16	11 13/16	-	9 7/8	11 1/8	1 1/2
20M23068T-F	2F	68	17.044	16.874	17 15/16	11 13/16	-	9 7/8	11 1/8	1 1/2
20M23072T-F	2F	72	18.046	17.876	18 7/8	11 13/16	-	9 7/8	11 1/8	1 1/2
20M23080T-F	6F	80	20.051	19.881	20 7/8	11 13/16	17 1/2	9 7/8	9 7/8	1 1/2
20M23090T-F	7F	90	22.558	22.388	23 7/16	11 13/16	20	9 7/8	9 7/8	1 1/2
20M230112T	7	112	28.072	27.902	-	11 13/16	25 1/2	9 7/8	9 7/8	1 1/2
20M230144T	7	144	36.092	35.922	-	13 3/4	33 1/2	9 7/8	9 7/8	1 3/4
20M230168T	7	168	42.108	41.937	-	13 3/4	39 1/2	9 7/8	9 7/8	1 3/4
20M230192T	7	192	48.123	47.953	-	15 3/4	45 1/2	9 7/8	9 7/8	1 7/8
20M230216T	7	216	54.138	53.968	-	15 3/4	51 1/8	9 7/8	9 7/8	1 7/8

型號表示例

20M	230	112T	-	F	-	SB
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶寬度

（3）齒數

（4）帶擋圈

（5）帶成品孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：工件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動力，將傳送帶上的工件旋轉90°并轉移到下一道工序。此時，夾緊機構進行180°自轉，轉移時不相對于輸送方向同時改變工件方向。

同步帶輪用途：通過同步帶輪和同步帶的傳動，轉移工件的同時，還能改變工件放置方向。

訂購?fù)綆л啎r的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
