40雙驅動鏈輪

雙驅動鏈輪是一種機械傳動元件，與鏈條配合使用，用于傳遞動力。這種鏈輪設計用于與兩根單排鏈條嚙合，可以提供比單鏈輪更高的傳動效率和穩定性。40雙驅動鏈輪適用于2條并排使用的LD40滾子鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

隆德雙驅動鏈輪通常由優質碳鋼制造，并且齒部會經過淬火處理以提高強度和耐磨性。

雙驅動鏈輪可以與鏈條張緊輪一起使用，以調節鏈條的張緊程度，確保傳動系統的穩定。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

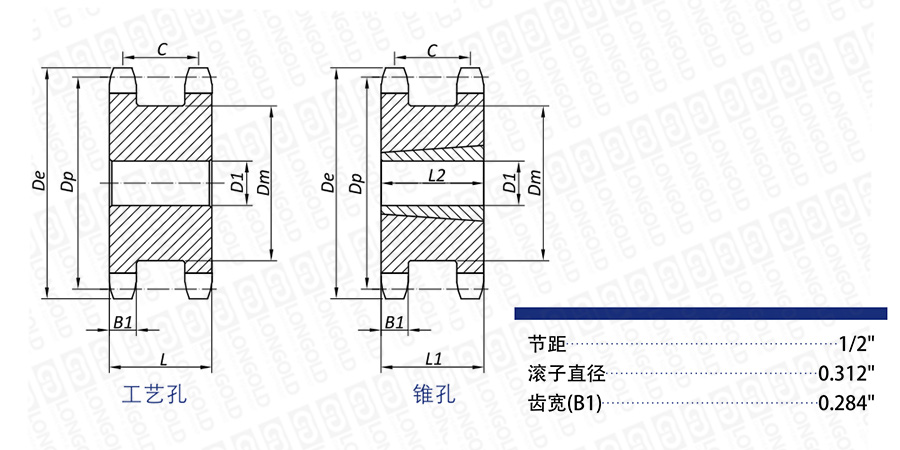

■鏈輪結構詳見如上圖

上圖為40雙驅動鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■工藝孔雙驅動鏈輪尺寸

齒數

鏈輪型號

外徑

節距圓直徑

軸孔徑D1

主要尺寸

參考重量

PDF圖紙

DXF圖紙

Min

Max

inch

Lbs

LD40-SD15T

2.650

2.405

1/2

1 1/4

1 13/32

1 1/8

1 13/16

0.284

1.2

請咨詢

LD40-SD16T

2.810

2.563

1/2

1 1/4

1 13/32

1 1/8

0.284

1.4

LD40-SD17T

2.980

2.721

1/2

1 5/16

1 13/32

1 1/8

2 1/8

0.284

1.6

LD40-SD18T

3.140

2.879

1/2

1 1/2

1 13/32

1 1/8

2 5/16

0.284

1.8

LD40-SD19T

3.300

3.038

5/8

1 11/16

1 13/32

1 1/8

2 1/2

0.284

2.2

LD40-SD20T

3.460

3.196

5/8

1 3/4

1 13/32

1 1/8

2 5/8

0.284

2.6

LD40-SD21T

3.620

3.355

5/8

1 3/4

1 13/32

1 1/8

2 25/32

0.284

2.9

LD40-SD22T

3.780

3.513

5/8

1 13/16

1 13/32

1 1/8

2 15/16

0.284

3.0

LD40-SD23T

3.940

3.672

5/8

2 1/16

1 13/32

1 1/8

2 3/32

0.284

3.5

LD40-SD24T

4.100

3.831

5/8

2 1/4

1 13/32

1 1/8

2 17/64

0.284

4.0

■錐孔雙驅動鏈輪尺寸

齒數

隆德型號

錐套

型號

外徑

節距圓直徑

軸孔徑D1

主要尺寸

參考

重量

PDF圖紙

DXF圖紙

Min

Max

inch

Lbs

LD40-SD19TQ-TB

1215

3.300

3.038

1/2

1 1/4

1 13/32

1 1/8

2 1/2

1.500

0.284

1.1

請咨詢

LD40-SD20TQ-TB

1215

3.460

3.196

1/2

1 1/4

1 13/32

1 1/8

2 5/8

1.500

0.284

1.3

LD40-SD21TQ-TB

1615

3.620

3.355

1/2

1 5/8

1 13/32

1 1/8

2 25/32

1.500

0.284

1.3

LD40-SD23TQ-TB

1615

3.940

3.672

1/2

1 5/8

1 13/32

1 1/8

2 3/32

1.500

0.284

1.5

LD40-SD24TQ-TB

1615

4.100

3.831

1/2

1 5/8

1 13/32

1 1/8

2 17/64

1.500

0.284

1.7

注：帶錐孔雙驅動鏈輪的參考重量?jī)H為鏈輪重量，不包含錐套重量。

型號表示例

LD40	-	SD	-	19T	Q	-	TB
（1）		（2）		（3）	（4）		（5）

（1）鏈號

（2）雙驅動鏈輪

（3）齒數：13齒

（4）Q：齒部硬化處理

（5）帶錐套

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動
