2060R雙倍節距鎖式鏈輪

鎖式鏈輪是無鍵締結一體化的鏈輪，利用錐套的摩擦力原理，無鍵將軸強固締結，定位簡單。2060R雙倍節距鎖式鏈輪，適用LDC2060R雙節距鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
S型特點
N型特點
注意事項
表面處理方式

無鍵聯結件一體的鏈輪，錐形套的摩擦力可無鍵聯結鏈輪與軸，位相配合簡單。

S型：使用螺栓牢固聯結，可對應大范圍軸孔徑。

N型：使用螺母簡單聯結，主要用于小軸徑。

S型 (適合鏈條尺寸：LD35～LD100)。

安裝后（固定）后無背隙，位相配合簡單。

僅需裝卸螺栓即可簡單安裝或卸下，推力方向固定的鏈輪無需止動件。

N型 (適合鏈條尺寸：LD35～LD60)：N型類型的鏈輪除了具備S類型的特長，還有以下特長。

與需要復數螺栓緊固的S型相比，N類型使用單個螺母即可簡單與軸聯結。需要微調時的拆卸安裝也更容易。

將軸徑7mm～28mm標準化，可滿足各種需求。

強度計算充分考慮鏈條的最大容許張力，設計簡潔，極少浪費。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

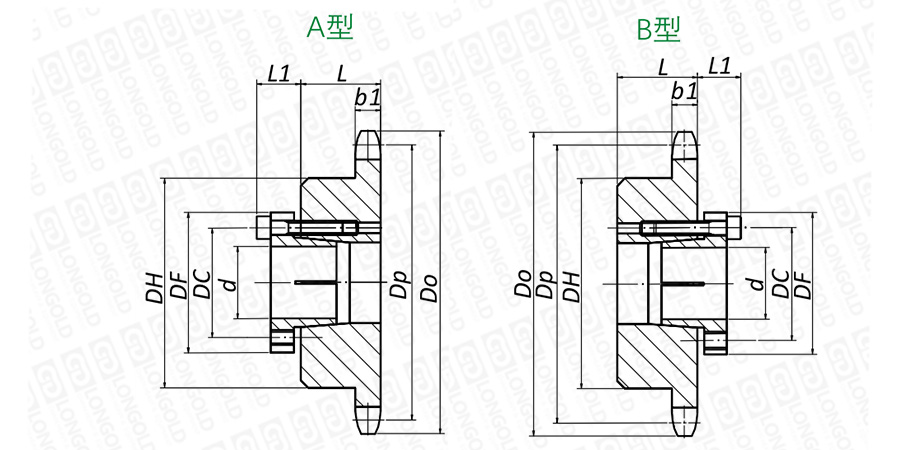

■鏈輪本體結構詳見如上圖

上圖為2060R雙倍節距鎖式鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■本體尺寸以及型號表示

LDC2060R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	軸孔徑d	24	25	28	30	32	35	38	40	42	45	48	50	55	PDF圖紙	DXF圖紙
LDC2060R	b1	Dp	Do	DH	L	最大容許扭矩	446	465	521	558	595	651	883	930	976	1046	1116	1162	1279
作用齒數	mm	mm	mm	mm	mm	（N·m）	446	465	521	558	595	651	883	930	976	1046	1116	1162	1279
10	11.9	123.29	140.00	83.00	45.00	適合軸套邊框尺寸							S5（10）				S6（6）			請咨詢	請咨詢
11	11.9	135.23	153.00	83.00	45.00
12	11.9	147.21	165.00	83.00	45.00		-		S4（8）
13	11.9	159.20	177.00	83.00	45.00		-	-
14	11.9	171.22	190.00	83.00	45.00		-	-	-
15	11.9	183.25	202.00	83.00	45.00		-	-	-	-
16	11.9	195.29	214.00	83.00	45.00		-	-	-	-	-	S4（8）

注：1.雙倍節距鎖式鏈輪的基本尺寸請參照“雙倍節距工藝孔鏈輪”。

2.（）內為緊固螺栓的數據。

3.表中軸套型號對應的螺栓尺寸，請參照右上角，請確認按照緊固扭矩，緊固螺栓。

■S型軸套尺寸

軸套型號	D_F	D_C	L₁	螺栓	緊固扭矩
軸套型號	mm	mm	mm	（M×S）	（N · m）
S1	32.00	24.00	12.00	M4×16	4.20
S2	42.00	32.00	14.00	M5×18	8.30
S3	48.50	38.50	15.50	M5×20	8.30
S4	56.00	46.00	15.50	M5×20	8.30
S5	66.00	56.00	17.50	M5×22	8.30
S6	80.00	68.00	21.00	M6×25	16.80
S7	101.00	86.00	24.50	M8×30	40.50

型號表示例

LDC2060	R	-	1B	1000T	-	030	S1	8	A
（1）	（2）		（3）	（4）		（5）	（6）	（7）	（8）

（1）鏈號

（2）滾子形式：S=S滾子，R=R滾子

（3）鏈輪類型

（4）作用齒數：10齒

（5）軸孔徑

（6）軸套型號

（7）安裝螺栓數目

（8）軸套安裝形式

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
