12B錐孔鏈輪

歐標錐孔鏈輪是按照DIN標準制造的鏈輪，其特點是具有錐形孔，通常用于與錐形軸配合使用。鏈輪的尺寸和規格多樣，鏈輪的齒數可以根據傳動比的要求來確定，材料通常為碳鋼或不銹鋼，表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。配用LD12B鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼，具有較高的機械強度。

表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

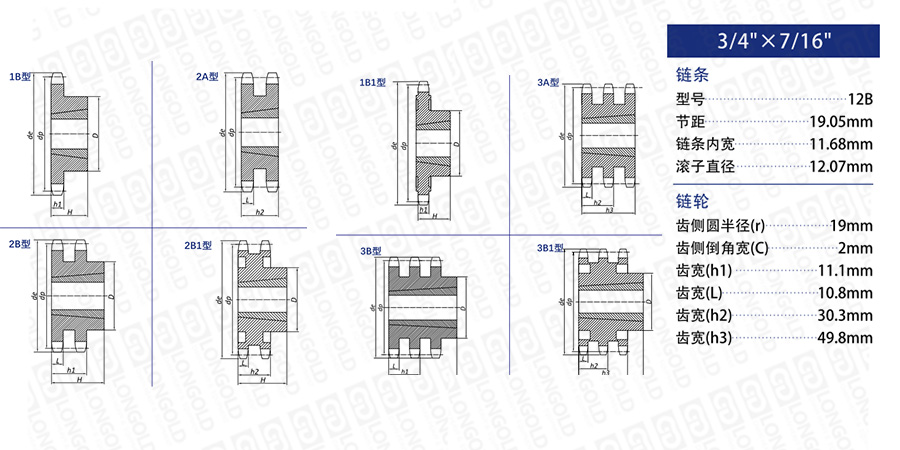

■鏈輪本體結構詳見如上圖

上圖為12B 錐孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	外圓直徑	節距圓直徑	鏈輪型號	軸孔徑	鏈輪總厚	襯套型號	鏈輪型號	軸孔徑	鏈輪總厚	襯套型號	鏈輪型號	軸孔徑	鏈輪總厚	襯套型號	PDF圖紙	DXF圖紙
齒數	外圓直徑	節距圓直徑		軸孔徑	鏈輪總厚			軸孔徑	鏈輪總厚			軸孔徑	鏈輪總厚
Z	de	dp		D	H			D	H			D	H
Z	mm	mm		mm	mm			mm	mm			mm	mm
13	87.5	79.59	LD12B-1B 13T-TB	60	25	1210	-	-	-	-	-	-	-	-	請咨詢	請咨詢
15	99.8	91.63	LD12B-1B 15T-TB	70	25	1610	LD12B-2A 15T-TB	-	30.3	1610	LD12B-3A 15T-TB	-	49.8	1615
17	111.5	103.67	LD12B-1B 17T-TB	76	25	1610	LD12B-2A 17T-TB	-	30.3	1610	LD12B-3A 17T-TB	-	49.8	1615
19	124.2	115.75	LD12B-1B 19T-TB	90	32	2012	LD12B-2B 19T-TB	90	32	2012	LD12B-3A 19T-TB	-	49.8	2012
21	136	127.82	LD12B-1B 21T-TB	102	45	2517	LD12B-2B 21T-TB	108	45	2517	LD12B-3A 21T-TB	-	49.8	2517
23	149	139.9	LD12B-1B 23T-TB	108	45	2517	LD12B-2B 23T-TB	108	45	2517	LD12B-3A 23T-TB	-	49.8	2517
25	160	152	LD12B-1B 25T-TB	108	45	2517	LD12B-2B 25T-TB	108	45	2517	LD12B-3A 25T-TB	-	49.8	2517
27	172.3	164	LD12B-1B 27T-TB	108	45	2517	LD12B-2B 27T-TB	108	45	2517	LD12B-3B 27T-TB	140	51	3020
30	190.5	182.25	LD12B-1B 30T-TB	108	45	2517	LD12B-2B 30T-TB	108	45	2517	LD12B-3B 30T-TB	140	51	3020
38	239	230.69	LD12B-1B 38T-TB	108	45	2517	LD12B-2B 38T-TB	140	51	3020	LD12B-3B 38T-TB	140	51	3020
45	282.5	273.1	LD12B-1B1 45T-TB	108	45	2517	LD12B-1B1 45T-TB	140	51	3020	LD12B-3B1 45T-TB	140	51	3020
*57	355.4	345.81	LD12B-1B1 57T-TB	108	45	2517	LD12B-1B1 57T-TB	140	51	3020	LD12B-3B1 57T-TB	140	51	3020
*76	469.9	460.99	LD12B-1B1 76T-TB	108	45	2517	LD12B-1B1 76T-TB	140	51	3020	LD12B-3B1 76T-TB	140	51	3020
*95	585.1	576.17	LD12B-1B1 95T-TB	108	45	2517	LD12B-1B1 95T-TB	140	51	3020	LD12B-3B1 95T-TB	140	76	3030
*114	700.6	691.36	LD12B-1B1 114T-TB	108	64	2525	LD12B-1B1 114T-TB	140	76	3030	LD12B-3B1 114T-TB	140	76	3030

注：*表示無鍵槽。

型號表示例

LD12B	-	1B	13T	Q	-	TB
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）TB: 帶錐孔

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
