采用優質碳素結構鋼進行沖壓成型。
表面進行了噴吵、電鍍處理。
采用先進的銑齒加工工藝，使齒形更精確。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。
齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

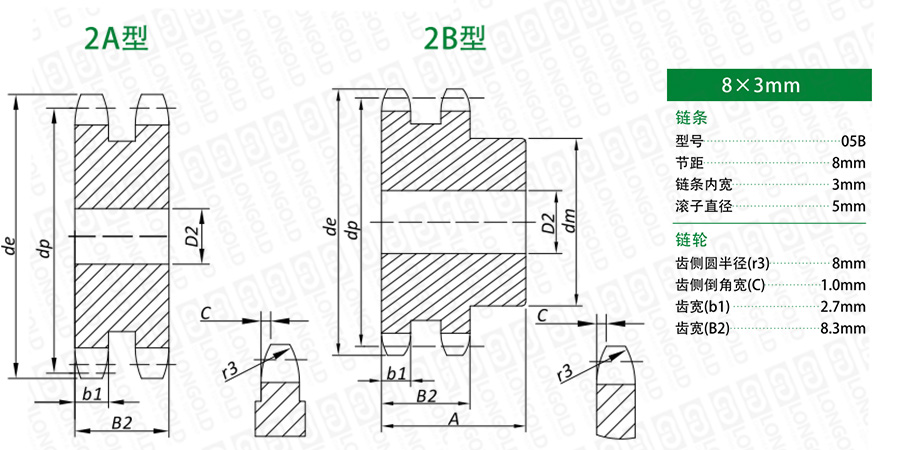

■鏈輪本體結構詳見如上圖
上圖為05B-2 工藝孔鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■鏈輪尺寸參數
齒數
外圓直徑
節距圓直徑
雙排A型鏈輪型號
軸孔徑
雙排B型鏈輪型號
軸孔徑
輪轂直徑
輪轂長度
PDF圖紙
DXF圖紙
Z
de
dp
D1
D1
dm
A
mm
mm
mm
mm
mm
mm
56
146.00
142.68
LD05B-2A-56T
16.00
LD05B-2B-56T
12.00
78
38.00
57
148.60
145.22
LD05B-2A-57T
16.00
LD05B-2B-57T
12.00
78
38.00
58
151.00
147.77
LD05B-2A-58T
16.00
LD05B-2B-58T
12.00
78
38.00
59
153.60
150.31
LD05B-2A-59T
16.00
LD05B-2B-59T
12.00
78
38.00
60
156.20
152.86
LD05B-2A-60T
16.00
LD05B-2B-60T
12.00
78
38.00
62
162.00
157.95
LD05B-2A-62T
20.00
LD05B-2B-62T
12.00
78
38.00
64
167.10
163.04
LD05B-2A-64T
20.00
LD05B-2B-64T
12.00
78
38.00
65
169.60
165.58
LD05B-2A-65T
20.00
LD05B-2B-65T
12.00
78
38.00
66
172.20
168.13
LD05B-2A-66T
20.00
LD05B-2B-66T
12.00
78
38.00
68
177.30
173.22
LD05B-2A-68T
20.00
LD05B-2B-68T
12.00
78
38.00
70
182.40
178.31
LD05B-2A-70T
20.00
LD05B-2B-70T
12.00
78
38.00
72
187.50
183.40
LD05B-2A-72T
20.00
LD05B-2B-72T
12.00
78
38.00
75
195.10
191.04
LD05B-2A-75T
20.00
LD05B-2B-75T
12.00
78
38.00
76
197.70
193.59
LD05B-2A-76T
20.00
LD05B-2B-76T
12.00
78
38.00
78
202.80
198.68
LD05B-2A-78T
20.00
LD05B-2B-78T
12.00
*78
38.00
80
207.90
203.77
LD05B-2A-80T
20.00
LD05B-2B-80T
12.00
*78
38.00
85
220.60
216.50
LD05B-2A-85T
20.00
LD05B-2B-85T
12.00
*88
43.00
90
233.40
229.23
LD05B-2A-90T
20.00
LD05B-2B-90T
12.00
*88
43.00
95
246.10
241.96
LD05B-2A-95T
20.00
LD05B-2B-95T
12.00
*88
43.00
100
258.90
254.68
LD05B-2A-100T
20.00
LD05B-2B-100T
12.00
*88
43.00
110
284.30
280.15
LD05B-2A-110T
20.00
LD05B-2B-110T
12.00
*88
43.00
114
294.50
290.33
LD05B-2A-114T
20.00
LD05B-2B-114T
12.00
*88
43.00
120
310.00
305.61
LD05B-2A-120T
20.00
LD05B-2B-120T
12.00
*88
43.00
125
322.50
318.34
LD05B-2A-125T
20.00
LD05B-2B-125T
12.00
*88
43.00
注：*表示輪轂為焊接。
|
LD05B |
- |
2A |
- |
56T |
Q |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數
（4）Q：齒端硬化規格
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
