28B-1 工藝孔鏈輪

歐標單排工藝孔鏈輪，是按照DIN標準制造的鏈輪，鏈輪軸孔為工藝孔，工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。鏈輪為單排齒，配用LD28B-1單排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

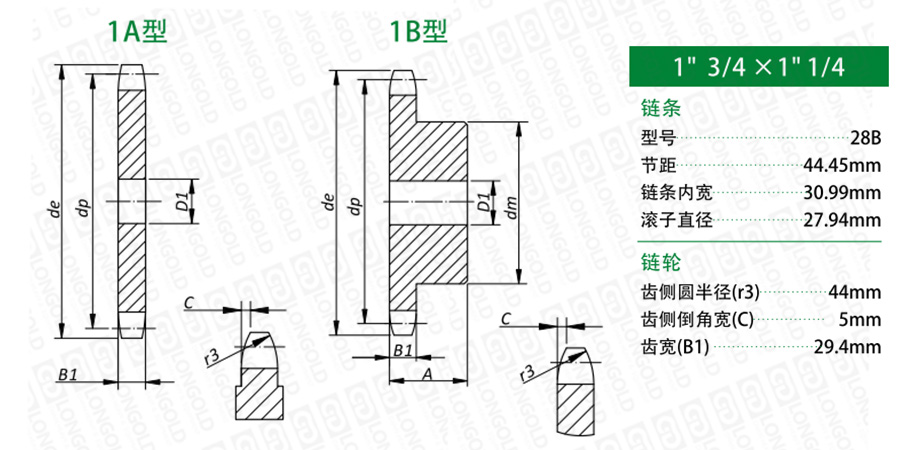

■鏈輪本體結構詳見如上圖

上圖為28B-1 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸參數

齒數	外圓直徑	節距圓直徑	單排A型鏈輪型號	軸孔徑	單排B型鏈輪型號	軸孔徑	輪轂直徑	輪轂長度	PDF圖紙	DXF圖紙
	de	dp		D1		D1	dm	A
	mm	mm		mm		mm	mm	mm
8	132.00	116.15	LD28B-1A-8T	20.00	LD28B-1B-8T	25.00	74	70.00	請咨詢	請咨詢
9	148.40	129.96	LD28B-1A-9T	20.00	LD28B-1B-9T	25.00	88	70.00
10	162.30	143.85	LD28B-1A-10T	20.00	LD28B-1B-10T	25.00	100	70.00
11	176.30	157.77	LD28B-1A-11T	25.00	LD28B-1B-11T	25.00	112	70.00
12	189.50	171.74	LD28B-1A-12T	25.00	LD28B-1B-12T	25.00	125	70.00
13	204.20	185.74	LD28B-1A-13T	25.00	LD28B-1B-13T	25.00	*125	70.00
14	218.20	199.76	LD28B-1A-14T	25.00	LD28B-1B-14T	25.00	*125	70.00
15	232.30	213.79	LD28B-1A-15T	25.00	LD28B-1B-15T	25.00	*125	70.00
16	246.30	227.84	LD28B-1A-16T	30.00	LD28B-1B-16T	30.00	*160	75.00
17	260.00	241.91	LD28B-1A-17T	30.00	LD28B-1B-17T	30.00	*160	75.00
18	274.00	255.98	LD28B-1A-18T	30.00	LD28B-1B-18T	30.00	*160	75.00
19	289.00	270.06	LD28B-1A-19T	30.00	LD28B-1B-19T	30.00	*160	75.00
20	303.00	284.15	LD28B-1A-20T	30.00	LD28B-1B-20T	30.00	*160	75.00
21	317.00	298.24	LD28B-1A-21T	30.00	LD28B-1B-21T	30.00	*160	75.00
22	331.00	312.34	LD28B-1A-22T	30.00	LD28B-1B-22T	30.00	*160	75.00
23	345.00	326.44	LD28B-1A-23T	30.00	LD28B-1B-23T	30.00	*160	75.00
24	359.00	340.55	LD28B-1A-24T	30.00	LD28B-1B-24T	30.00	*160	75.00
25	373.00	354.66	LD28B-1A-25T	30.00	LD28B-1B-25T	30.00	*160	75.00
26	387.00	368.77	LD28B-1A-26T	30.00	LD28B-1B-26T	30.00	*160	75.00
27	401.40	382.88	LD28B-1A-27T	30.00	LD28B-1B-27T	30.00	*160	75.00
28	416.00	397.00	LD28B-1A-28T	30.00	LD28B-1B-28T	30.00	*160	75.00
29	430.00	411.12	LD28B-1A-29T	30.00	LD28B-1B-29T	30.00	*160	75.00
30	444.00	425.24	LD28B-1A-30T	30.00	LD28B-1B-30T	30.00	*160	75.00
31	458.00	439.37	LD28B-1A-31T	30.00	LD28B-1B-31T	30.00	*180	75.00
32	472.00	453.49	LD28B-1A-32T	30.00	LD28B-1B-32T	30.00	*180	75.00
33	486.00	467.62	LD28B-1A-33T	30.00	LD28B-1B-33T	30.00	*180	75.00
34	500.00	481.75	LD28B-1A-34T	30.00	LD28B-1B-34T	30.00	*180	75.00
35	514.00	495.88	LD28B-1A-35T	30.00	LD28B-1B-35T	30.00	*180	75.00
36	529.00	510.01	LD28B-1A-36T	30.00	LD28B-1B-36T	30.00	*180	75.00
37	543.00	524.14	LD28B-1A-37T	30.00	LD28B-1B-37T	30.00	*180	75.00
38	557.00	538.27	LD28B-1A-38T	30.00	LD28B-1B-38T	30.00	*180	75.00
39	571.00	552.40	LD28B-1A-39T	30.00	LD28B-1B-39T	30.00	*180	75.00
40	585.00	566.54	LD28B-1A-40T	30.00	LD28B-1B-40T	30.00	*180	75.00
45	656.00	637.22	LD28B-1A-45T	30.00	LD28B-1B-45T	30.00	*180	90.00
50	726.00	707.91	LD28B-1A-50T	30.00	LD28B-1B-50T	30.00	*180	90.00
57	825.00	806.89	LD28B-1A-57T	40.00	LD28B-1B-57T	30.00	*180	100.00
60	869.00	849.32	LD28B-1A-60T	40.00	LD28B-1B-60T	30.00	*180	100.00
76	1095.00	1075.60	LD28B-1A-76T	40.00	LD28B-1B-76T	30.00	*180	100.00

注：*表示輪轂為焊接。

型號表示例

LD28B	-	1A	-	20T	Q
（1）		（2）		（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
