成品孔鏈輪 20B-1

成品孔鏈輪，安裝（聯結）后無背隙，由于采用軸向固定，不需要“防止脫落具”，定位準確，鏈輪孔已經加工完成，可直接安裝使用，配用LD20B-1單排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

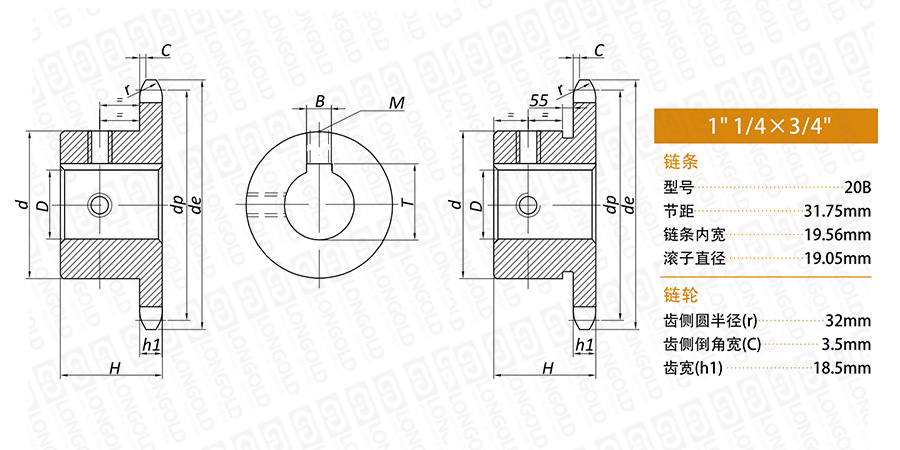

■鏈輪本體結構詳見如上圖

上圖為20B-1 成品孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	鏈輪型號	外圓直徑	節距圓直徑	軸孔徑	鏈輪總厚	輪轂直徑	PDF圖紙	DXF圖紙
齒數		外圓直徑	節距圓直徑	軸孔徑	鏈輪總厚	輪轂直徑
Z		de	dp	D	H	d
Z		mm	mm	mm	mm	mm
9	LD20B-1B9T-D25	108	92.84	25	40	63	請咨詢	請咨詢
	LD20B-1B9T-D30			30
	LD20B-1B9T-D32			32
	LD20B-1B9T-D35			35
	LD20B-1B9T-D38			38
10	LD20B-1B10T-D25	117.9	102.74	25	40	70
	LD20B-1B10T-D30			30
	LD20B-1B10T-D32			32
	LD20B-1B10T-D35			35
	LD20B-1B10T-D38			38
11	LD20B-1B11T-D25	127.8	112.68	25	45	77
	LD20B-1B11T-D28			28
	LD20B-1B11T-D30			30
	LD20B-1B11T-D32			32
	LD20B-1B11T-D35			35
	LD20B-1B11T-D38			38
	LD20B-1B11T-D40			40
	LD20B-1B11T-D42			42
	LD20B-1B11T-D45			45
	LD20B-1B11T-D50			50		82
	LD20B-1B11T-D60			60		93
12	LD20B-1B12T-D25	137.8	122.68	25	45	88
	LD20B-1B12T-D28			28
	LD20B-1B12T-D30			30
	LD20B-1B12T-D32			32
	LD20B-1B12T-D35			35
	LD20B-1B12T-D38			38
12	LD20B-1B12T-D40	137.8	122.68	40	45	88
	LD20B-1B12T-D42			42
	LD20B-1B12T-D45			45
	LD20B-1B12T-D50			50
	LD20B-1B12T-D60			60
13	LD20B-1B13T-D25	147.8	132.65	25	45	98
	LD20B-1B13T-D28			28
	LD20B-1B13T-D31			31
	LD20B-1B13T-D32			32
	LD20B-1B13T-D35			35
	LD20B-1B13T-D38			38
	LD20B-1B13T-D40			40
	LD20B-1B13T-D42			42
	LD20B-1B13T-D45			45
	LD20B-1B13T-D48			48
	LD20B-1B13T-D50			50
	LD20B-1B13T-D60			60
14	LD20B-1B14T-D32	157.8	142.68	32	45	108
	LD20B-1B14T-D35			35
	LD20B-1B14T-D38			38
	LD20B-1B14T-D40			40
	LD20B-1B14T-D42			42
	LD20B-1B14T-D45			45
	LD20B-1B14T-D48			48
	LD20B-1B14T-D50			50
	LD20B-1B14T-D60			60
15	LD20B-1B15T-D32	167.9	152.72	32	45	118
15	LD20B-1B15T-D35	167.9	152.72	35	45	118
	LD20B-1B15T-D38			38
	LD20B-1B15T-D40			40
	LD20B-1B15T-D42			42
	LD20B-1B15T-D45			45
	LD20B-1B15T-D48			48
	LD20B-1B15T-D50			50
	LD20B-1B15T-D60			60
16	LD20B-1B16T-D38	177.9	162.75	38	50	120
	LD20B-1B16T-D40			40
	LD20B-1B16T-D42			42
	LD20B-1B16T-D45			45
	LD20B-1B16T-D48			48
	LD20B-1B16T-D50			50
	LD20B-1B16T-D60			60
	LD20B-1B16T-D65			65
	LD20B-1B16T-D70			70
17	LD20B-1B17T-D38	187.9	172.78	38	50	120
	LD20B-1B17T-D40			40
	LD20B-1B17T-D42			42
	LD20B-1B17T-D45			45
	LD20B-1B17T-D48			48
	LD20B-1B17T-D50			50
	LD20B-1B17T-D60			60
	LD20B-1B17T-D65			65
	LD20B-1B17T-D70			70
18	LD20B-1B18T-D38	198	182.85	38	50	12
18	LD20B-1B18T-D40	198	182.85	40	50	12
	LD20B-1B18T-D42			42
	LD20B-1B18T-D45			45
	LD20B-1B18T-D48			48
	LD20B-1B18T-D50			50
	LD20B-1B18T-D60			60
	LD20B-1B18T-D65			65
	LD20B-1B18T-D70			70
19	LD20B-1B19T-D38	208.1	192.91	38	50	120
	LD20B-1B19T-D40			40
	LD20B-1B19T-D42			42
	LD20B-1B19T-D45			45
	LD20B-1B19T-D48			48
	LD20B-1B19T-D50			50
	LD20B-1B19T-D60			60
	LD20B-1B19T-D65			65
	LD20B-1B19T-D70			70
20	LD20B-1B20T-D38	218.1	202.98	38	50	120
	LD20B-1B20T-D40			40
	LD20B-1B20T-D42			42
	LD20B-1B20T-D45			45
	LD20B-1B20T-D48			48
	LD20B-1B20T-D50			50
	LD20B-1B20T-D60			60
	LD20B-1B20T-D65			65
	LD20B-1B20T-D70			70

注：1.*表示輪轂上有淺鍵槽。

型號表示例

LD20B	-	1B	20T	Q	-	D70
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）成品孔內徑

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
