100-1 STL錐孔鏈輪 11-26T

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′，配合錐套使用時可通過軸向壓緊實現無鍵連接，確保傳動穩定性和安裝精度。

應用領域

汽車生產

機械工程

包裝行業

物流運輸業

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼。

可進行包括發黑、鍍鋅或鍍鎳等表面處理，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′。

齒部硬化：主要用于需要提高齒端強度和磨損壽命的場合，各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理，鏈輪大齒數范圍的齒端均為無硬化規格。

請先咨詢我司技術人員以確定適配的鏈輪及配套使用的STL錐套型號。

安裝完成后，檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：可提高鏈輪的防銹性能，表面呈現黃白色。

化學鍍鎳：鏈輪進行化學鍍鎳后耐腐蝕性能、耐磨損性能提高。

發黑處理（表面氧化）：即堿性發黑處理，將鏈輪置于堿性處理液中加熱產生化學作用，在其表面形成黑色薄膜，薄膜具有一定防銹效果。

磷化處理：即磷酸鹽處理。將鏈輪浸入加溫后的磷酸鹽溶液中進行化學處理，使鏈輪表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

■鏈輪尺寸表

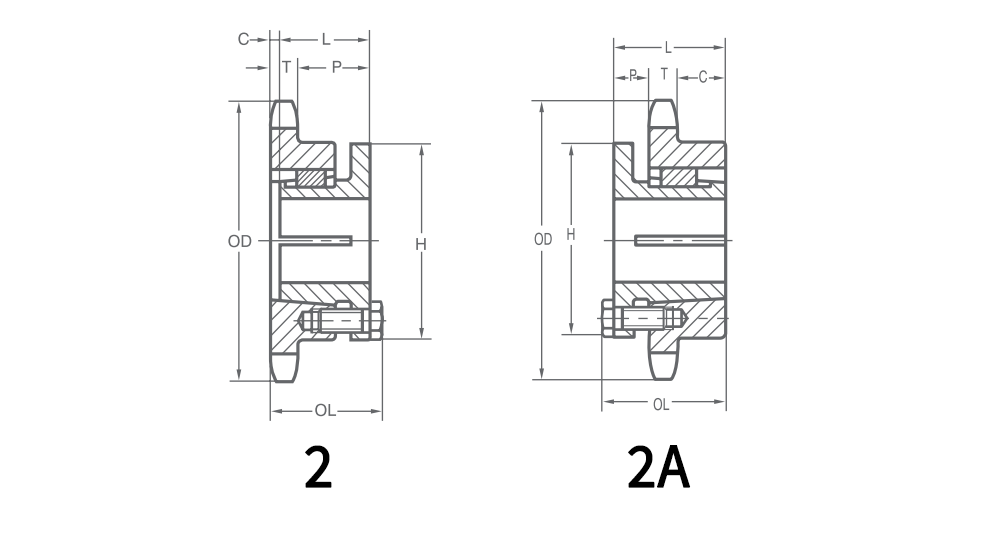

齒數	鏈輪型號	型號	外圓直徑	節距圓直徑	錐套型號	尺寸						錐套重量
			De	Dp		T	OL	L	P	C	H
			inch	inch		inch	inch	inch	inch	inch	inch
11	LD100-1B11T-PSTL	2	5.01	4.437	P1	0.692	2 3/16	1 15/16	1 1/4	—	3	3
12	LD100-1B12T-QSTL	2	5.42	4.83	Q1	0.692	2 27/32	2 1/2	1 7/8	1/16	4 1/8	3.5
13	LD100-1B13T-QSTL	2	5.82	5.223	Q1	0.692	2 27/32	2 1/2	1 7/8	1/16	4 1/8	4.3
14	LD100-1B14T-QSTL	2	6.23	5.617	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	5.6
15	LD100-1B15T-QSTL	2	6.63	6.012	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	6.5
16	LD100-1B16T-QSTL	2	7.03	6.407	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	7.4
17	LD100-1B17T-QSTL	2	7.44	6.803	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	8.2
18	LD100-1B18T-QSTL	2	7.84	7.198	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	9
19	LD100-1B19T-QSTL	2	8.24	7.595	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	9.9
20	LD100-1B20T-QSTL	2	8.64	7.991	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	10.8
21	LD100-1B21T-QSTL	2	9.04	8.387	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	17.7
21	LD100-1B22T-QSTL	2	9.04	8.387	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	13.3
22	LD100-1B23T-QSTL	2	9.44	8.783	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	12.5
23	LD100-1B24T-QSTL	2	9.84	9.18	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	13.9
24	LD100-1B25T-QSTL	2	10.25	9.577	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	15.5
24	LD100-1B24T-RSTL	2	10.25	9.577	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	16.1
25	LD100-1B25T-QSTL	2	10.65	9.973	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	16.2
25	LD100-1B25T-RSTL	2	10.65	9.973	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	17
26	LD100-1B26T-QSTL	2	11.05	10.37	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	17.9
26	LD100-1B26T-QSTL	2	11.05	10.37	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	18.5

型號表示例

LD100	-	1B	30T	Q	-	G	STL
（1）		（2）	（3）	（4）		（5）	（6）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）G：適配錐套型號

（6）STL: 適配錐套類型

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
