80-2 錐孔鏈輪

美標錐孔鏈輪是符合美國標準的鏈輪，其特點是具有錐形孔，通常用于與錐形軸配合使用。鏈輪的尺寸和規格多樣，鏈輪的齒數可以根據傳動比的要求來確定，材料通常為碳鋼或不銹鋼，表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。80-2錐孔鏈輪，配用LD80-2雙排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼，具有較高的機械強度。

表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

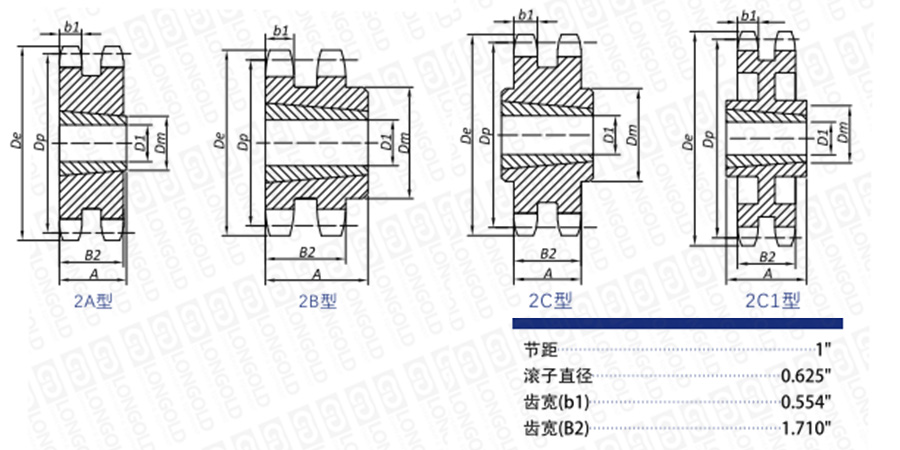

■鏈輪本體結構詳見如上圖

上圖為80-2 錐孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■雙排A型鏈輪尺寸表

齒數	雙排A型鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
13	LD80-2A13TQ-TB	1615	4.657	4.179	1 5/8	1 1/2	-	3.40	1.20	請咨詢	請咨詢
14	LD80-2A14TQ-TB	2012	4.982	4.494	2	1 1/4	-	3.50	1.70
15	LD80-2A15TQ-TB	2012	5.305	4.810	2	1 1/4	-	4.30	1.70
16	LD80-2A16TQ-TB	2517	5.627	5.126	2 1/2	1 3/4	3 1/8	3.80	3.50
17	LD80-2A17TQ-TB	2517	5.950	5.442	2 1/2	1 3/4	3 1/8	5.10	3.50
18	LD80-2A18TQ-TB	2517	6.271	5.759	2 1/2	1 3/4	3 1/8	6.40	3.50

■雙排B型鏈輪尺寸表

齒數	雙排B型鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
19	LD80-2B19TQ-TB	3020	6.593	6.076	3	2	5	5.60	6.50	請咨詢	請咨詢
20	LD80-2B20TQ-TB	3020	6.914	6.392	3	2	5 1/4	7.10	6.50
21	LD80-2B21TQ-TB	3020	7.235	6.710	3	2	5 9/16	8.90	6.50
25	LD80-2B25TQ-TB	3020	8.516	7.979	3	2	6 7/8	16.50	6.50

■雙排C型鏈輪尺寸表

齒數	雙排C型鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
30	LD80-2C30T-TB	3020	10.114	9.567	3	2	5 1/4	25.10	6.50	請咨詢	請咨詢
36	LD80-2C36T-TB	3020	12.030	11.474	3	2	5 1/4	39.40	6.50
42	LD80-2C42T-TB	3020	13.944	13.392	3	2	5 1/4	36.40	6.50

■雙排C1型鏈輪尺寸表

齒數	雙排C1型鏈輪型號	襯套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
45	LD80-2C145T-TB	3020	14.901	14.336	3	2	5 1/4	41.40	6.50	請咨詢	請咨詢
52	LD80-2C125T-TB	3020	17.132	16.562	3	2	5 1/4	56.20	6.50
60	LD80-2C160T-TB	3020	19.681	19.107	3	2	5 1/4	66.30	6.50
68	LD80-2C168T-TB	3020	22.230	21.653	3	2	5 1/4	72.00	6.50
76	LD80-2C176T-TB	3020	24.778	24.198	3	2	5 1/4	89.10	6.50
95	LD80-2C195T-TB	3020	30.828	30.245	3	2	5 1/4	112.00	6.50

型號表示例

LD80	-	2B	20T	Q	-	TB
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）TB: 帶錐孔

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
