60-3 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。三排工藝孔鏈輪有三排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。60-3鏈輪，配用LD60-3三排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

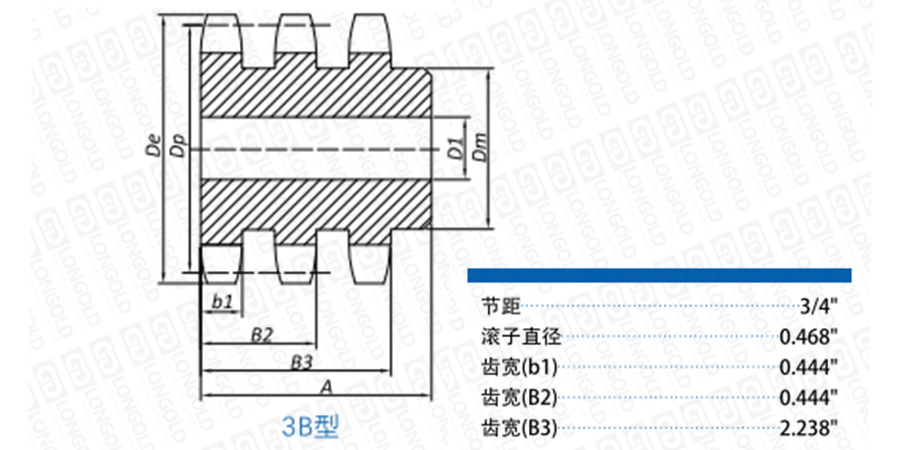

■鏈輪本體結構詳見如上圖

上圖為60-3 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■3B型鏈輪尺寸表

齒數	三排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max.	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
11	LD60-3B11TQ	3.000	2.662	1	1 1/4	1 4/5	3	2.50	請咨詢	請咨詢
12	LD60-3B12TQ	3.250	2.898	1	1 4/9	2 1/8	3	3.30
13	LD60-3B13TQ	3.490	3.134	1	1 1/2	2 1/4	3	3.90
14	LD60-3B14TQ	3.740	3.370	1	1 3/4	2 1/2	3	4.50
15	LD60-3B15TQ	3.980	3.607	1	1 7/8	2 4/5	3	5.40
16	LD60-3B16TQ	4.220	3.844	1	2	3	3	6.50
17	LD60-3B17TQ	4.460	4.082	1	2 1/4	3 1/4	3	7.70
18	LD60-3B18TQ	4.700	4.319	1	2 3/8	3 1/2	3	8.50
19	LD60-3B19TQ	4.950	4.557	1	2 1/2	3 2/3	3	10.00
20	LD60-3B20TQ	5.190	4.794	1	2 1/2	3 3/4	3	11.20
21	LD60-3B21TQ	5.430	5.032	1	2 3/4	4 1/8	3	12.50
22	LD60-3B22TQ	5.670	5.270	1	2 3/4	4 1/4	3	13.20
23	LD60-3B23TQ	5.910	5.508	1	2 3/4	4 1/4	3	14.60
24	LD60-3B24TQ	6.150	5.746	1	2 3/4	4 1/4	3	15.80
25	LD60-3B25TQ	6.390	5.984	1	2 3/4	4 1/4	3	17.00
26	LD60-3B26T	6.630	6.222	1	2 3/4	4 1/4	3	18.60
30	LD60-3B30T	7.590	7.175	1	2 3/4	4 1/4	3	23.20
35	LD60-3B35T	8.780	8.367	1 1/4	3	4 1/2	3 1/4	34.50
36	LD60-3B36T	9.020	8.605	1 1/4	3	4 1/2	3 1/4	37.00
42	LD60-3B42T	10.460	10.036	1 1/4	3 1/4	4 3/4	3 5/8	49.00
45	LD60-3B45T	11.180	10.752	1 1/4	3 1/4	4 3/4	3 5/8	57.00
52	LD60-3B52T	12.850	12.422	1 1/4	3 1/4	4 3/4	3 1/2	73.00
60	LD60-3B60T	14.760	14.330	1 1/4	3 1/4	4 3/4	3 1/2	63.00
68	LD60-3C68T	16.670	16.240	1 1/4	3 1/4	5	3 1/2	73.00
72	LD60-3C72T	17.630	17.194	1 1/4	3 1/4	5	3 1/2	85.00
76	LD60-3C76T	18.580	18.149	1 1/2	3 3/4	5 1/2	3 1/2	82.00
95	LD60-3C95T	23.120	22.684	1 1/2	3 3/4	5 1/2	4	105.00

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。

型號表示例

LD60	-	3B	35T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動
