240 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。240鏈輪，配用LD240鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

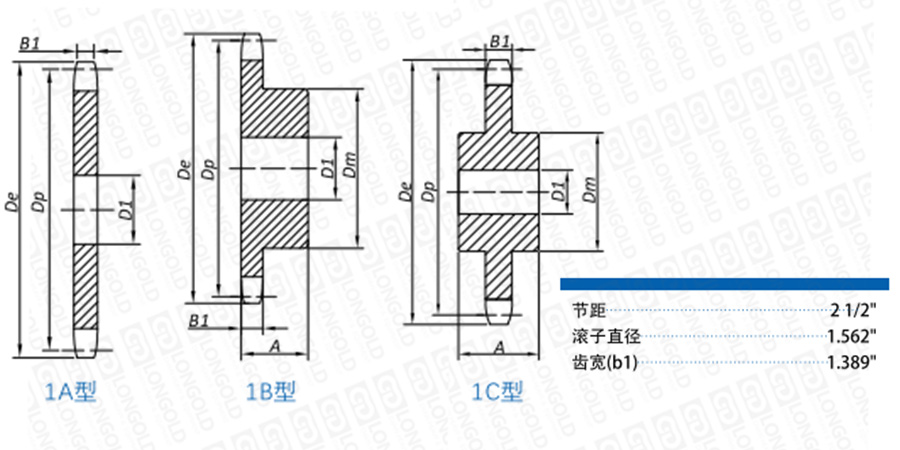

■鏈輪本體結構詳見如上圖

上圖為240工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	外圓直徑	節距圓直徑	單排A型鏈輪型號	軸孔徑	參考重量	單排B型/C型鏈輪型號	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
	外圓直徑	節距圓直徑		軸孔徑			軸孔徑D1		輪轂
	De	Dp		D1			Min	Max	直徑Dm	長度A
	inch	inch		inch	Lbs		inch	inch	inch	inch	Lbs
10	11.030	9.708	LD240-1A10T	1 1/2	30.00	LD240-1B10T	1 1/2	4 1/2	6 1/2	3 3/8	49.00	請咨詢	請咨詢
11	12.020	10.648	LD240-1A11T	1 1/2	37.00	LD240-1B11T	1 1/2	4 3/4	7	3 7/8	66.00
12	13.000	11.591	LD240-1A12T	1 1/2	45.00	LD240-1B12T	1 1/2	5 3/8	7 1/2	3 7/8	72.00
13	13.970	12.536	LD240-1A13T	1 1/2	54.00	LD240-1B13T	1 1/2	5 3/8	7 1/2	3 7/8	81.00
14	14.940	13.482	LD240-1A14T	1 1/2	62.00	LD240-1B14T	1 1/2	5 3/8	7 1/2	3 7/8	88.00
15	15.910	14.429	LD240-1A15T	1 1/2	68.00	LD240-1B15T	1 1/2	5 3/8	7 1/2	3 7/8	98.00
16	16.880	15.377	LD240-1A16T	1 1/2	82.00	LD240-1B16T	1 1/2	5 1/2	8	4 1/8	120.00
17	17.850	16.327	LD240-1A17T	1 1/2	93.00	LD240-1B17T	1 1/2	5 1/2	8	4 1/8	137.00
18	18.810	17.276	LD240-1A18T	1 1/2	108.00	LD240-1B18T	1 1/2	5 1/2	8	4 1/8	142.00
19	19.780	18.227	LD240-1A19T	1 1/2	120.00	LD240-1B19T	1 1/2	5 1/2	8	4 1/8	154.00
20	20.740	19.177	LD240-1A20T	1 1/2	128.00	LD240-1B20T	1 1/2	5 1/2	8	4 1/8	169.00
21	21.710	20.129	LD240-1A21T	1 1/2	148.00	LD240-1B21T	1 1/2	5 1/2	8	4 1/8	186.00
25	25.550	23.936	LD240-1A25T	1 1/2	208.00	LD240-1B25T	1 1/2	5 1/2	8	4 1/8	254.00
30	30.340	28.700	LD240-1A30T	1 1/2	310.00	LD240-1C30T	1 1/2	6	9	6 1/4	398.00
35	35.130	33.467	LD240-1A35T	1 1/2	416.00	LD240-1C35T	1 1/2	6	9	6 1/4	527.00
40	39.920	38.236	LD240-1A40T	1 1/2	548.00	LD240-1C40T	1 1/2	7	10	6 3/4	672.00
45	44.700	43.007	LD240-1A45T	1 1/2	702.00	LD240-1C45T	1 1/2	7	10	6 3/4	850.00
54	53.310	51.595	LD240-1A54T	1 1/2	1022.00	LD240-1C54T	1 1/2	7	10	6 3/4	1148.00
60	59.040	57.322	LD240-1A60T	1 1/2	1268.00	LD240-1C60T	1 1/2	7	10	6 3/4	1419.00

型號表示例

LD240	-	1A	19T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動
