80-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。80-2鏈輪，配用LD80-2雙排滾子鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

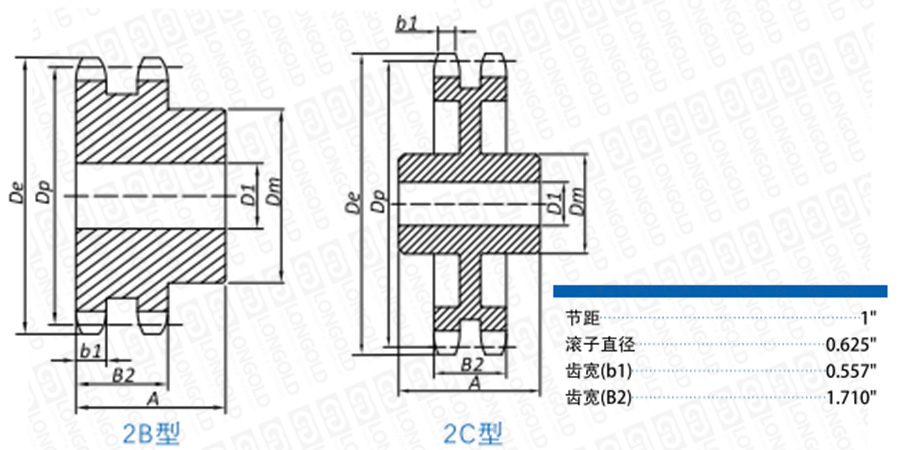

■鏈輪本體結構詳見如上圖

上圖為80-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■2B型鏈輪尺寸表

齒數	雙排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
10	LD80-2B10TQ	3.680	3.24	1	1 1/2	2 5/9	2 3/4	3.60	請咨詢	請咨詢
11	LD80-2B11TQ	4.010	3.55	1	1 3/4	2 1/2	2 1/2	5.00
12	LD80-2B12TQ	4.330	3.86	1	1 7/8	2 5/6	2 1/2	5.10
13	LD80-2B13TQ	4.660	4.18	1	2 1/4	3 1/6	2 1/2	6.30
14	LD80-2B14TQ	4.980	4.49	1	2 3/8	3 4/9	2 1/2	7.60
15	LD80-2B15TQ	5.300	4.81	1	2 1/2	3 4/5	2 1/2	9.00
16	LD80-2B16TQ	5.630	5.13	1	2 3/4	4	2 3/4	11.00
17	LD80-2B17TQ	5.950	5.44	1	3	4 3/7	2 3/4	13.20
18	LD80-2B18TQ	6.270	5.76	1	3 1/4	4 3/4	2 3/4	15.00
19	LD80-2B19TQ	6.590	6.08	1	3 1/3	5	2 3/4	17.00
20	LD80-2B20TQ	6.910	6.39	1	3 1/3	5	2 3/4	18.20
21	LD80-2B21TQ	7.240	6.71	1	3 1/3	5	2 3/4	19.60
22	LD80-2B22TQ	7.560	7.03	1	3 1/3	5	2 3/4	21.00
23	LD80-2B23TQ	7.880	7.34	1	3 1/3	5	2 3/4	22.80
24	LD80-2B24TQ	8.200	7.66	1	3 1/2	5 1/4	2 3/4	25.10
25	LD80-2B25TQ	8.520	7.98	1	3 1/2	5 1/4	3	28.30
26	LD80-2B26T	8.840	8.30	1	3 1/2	5 1/4	3	29.90
30	LD80-2B30T	10.110	9.57	1 1/4	3 3/4	5 3/4	3	39.50
32	LD80-2B32T	10.750	10.20	1 1/4	3 3/4	5 3/4	3	43.80
35	LD80-2B35T	11.710	11.16	1 1/4	3 3/4	5 3/4	3	49.10
36	LD80-2B36T	12.030	11.47	1 1/4	3 3/4	5 3/4	3 1/8	54.20
42	LD80-2B42T	13.940	13.38	1 1/4	3 3/4	5 3/4	3 1/8	71.50
45	LD80-2B45T	14.900	14.34	1 1/4	3 3/4	5 3/4	3 1/8	73.50

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。

■2C型鏈輪尺寸表

齒數	雙排C型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	Lbs
52	LD80-2C52T	17.130	16.56	1 1/2	3 3/4	5 3/4	3 3/4	78.40	請咨詢	請咨詢
60	LD80-2C60T	19.680	19.11	1 1/2	3 3/4	5 3/4	3 3/4	93.30
68	LD80-2C68T	22.230	21.65	1 1/2	3 4/5	6	4	96.20
76	LD80-2C76T	24.780	24.20	1 1/2	3 4/5	6	4	113.00
95	LD80-2C95T	30.830	30.24	1 1/2	4	6	4 1/4	165.00

型號表示例

LD80	-	2B	26T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
