弧面底在網帶與端部壓板相互作用時，顯著減少了弦效應。減少高達89%，從平底的1.4mm降至弧面底的0.15mm。
平底設計確保網帶與墊條的持續接觸。與弧面底設計相比，減少接觸時的壓強。
弧面底設計在頭對頭過渡時產品穩定性更佳，平底設計網帶磨損最小。
在輸送機上將兩端網帶的端部相互靠近。
將網帶一側的銷軸插入另一條網帶相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。
在網帶下方連接處使用安裝銷，橫穿網帶寬度對稱的放置銷軸。
從邊緣開始，把鉸鏈按進所有貫穿網帶寬度相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。
將安裝銷墊到被拆分網帶的鉸鏈下方。
將螺絲刀插入鉸鏈的空隙處。提示：螺絲刀的規格應按照以上指示。
輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。
橫貫網帶寬度重復之前的操作，它將沿著一個橫向的方向被拆分。
確保輸送網帶的安裝符合設備要求和制造商的指導，安裝時要保證網帶的張緊度適中，過松會導致網帶打滑、跑偏，影響輸送效率；過緊則會增加網帶的張力，可能導致網帶過早損壞。
在啟動輸送網帶前，檢查網帶上是否有雜物、油污等，如有應及時清理，以免影響網帶的正常運行和產品質量。檢查網帶的連接件、緊固件是否牢固，托輥是否轉動靈活，驅動裝置是否正常工作。
定期對輸送網帶進行清潔，去除網帶上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。
對網帶的驅動裝置、托輥等部件進行定期潤滑，以減少摩擦和磨損，延長設備的使用壽命。選擇合適的潤滑劑，并按照規定的潤滑周期進行維護。
高性能特殊均聚聚甲醛樹脂，有著較高的強度以及硬度，適用于有低摩擦系數及含塵環境需求的應用。
特殊加強型聚甲醛，新一代材質，可達到更低的摩擦系數和更高的耐磨損性能，在不影響應用效果的前提下，大大的減少潤滑劑的使用。
特殊聚丙烯確保以最佳的耐化學腐蝕性抵擋化學品侵蝕，且具有出眾的耐高溫能力。
生物型低摩擦熱塑性塑料與其它塑料鏈板相比，在免潤滑或基本免潤滑條件下可持續提供更低恒定的摩擦系數。
點擊圖片放大
■網帶結構詳見如上圖

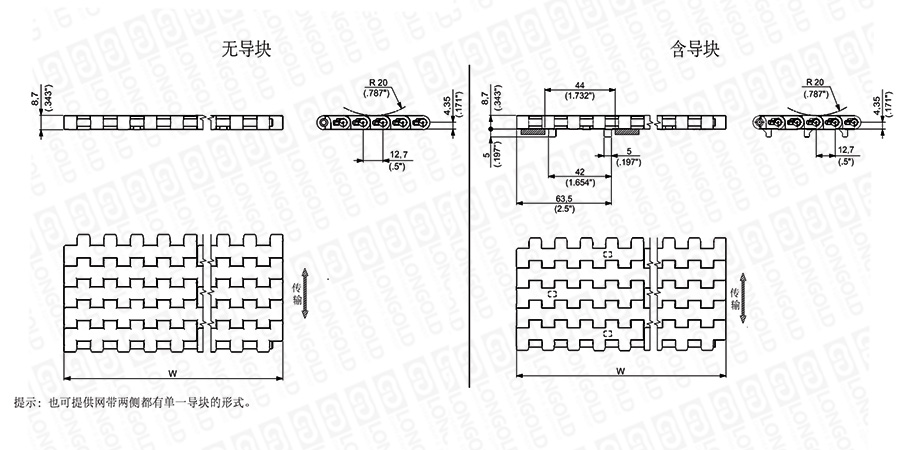

上圖為1/2"節距網帶與鏈板 600系列的結構圖，圖紙中已標明部分尺寸。
可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。
■網帶尺寸表
|
寬度 |
材質模塊 |
銷軸 |
PDF圖紙 |
DXF圖紙 |
||||||||
|
高性能均聚聚甲醛 (UP) |
特殊加強型聚甲醛 （添加凱芙拉）（D2K） |
特殊聚丙烯 (PP) |
生物型低摩擦熱塑性塑料 (FAST) |
|||||||||
|
mm |
inch |
無導塊 |
含導塊 |
無導塊 |
含導塊 |
無導塊 |
含導塊 |
無導塊 |
含導塊 |
|||
|
85 |
3.35 |
LD600AUP0085 |
LD600AGUP0085 |
LD600AD2K0085 |
LD600AGD2K0085 |
LD600APP0085 |
LD600AGPP0085 |
LD600AEF0085 |
LD600AGEF0085 |
PBT |
||
|
170 |
6.69 |
LD600BUP0170 |
LD600BG1UP0170 |
LD600BD2K0170 |
LD600BG1D2K0170 |
LD600BPP0170 |
LD600BG1PP0170 |
LD600BEF0170 |
LD600BG1EF0170 |
聚丙烯(按需提供PBT) |
||
|
255 |
10.04 |
LD600BUP0255 |
LD600BG1UP0255 |
LD600BD2K0255 |
LD600BG1D2K0255 |
LD600BPP0255 |
LD600BG1PP0255 |
LD600BEF0255 |
LD600BG1EF0255 |
|||
|
340 |
13.39 |
LD600BUP0340 |
LD600BG1UP0340 |
LD600BD2K0340 |
LD600BG1D2K0340 |
LD600BPP0340 |
LD600BG1PP0340 |
LD600BEF0340 |
LD600BG1EF0340 |
|||
|
425 |
16.73 |
LD600BUP0425 |
LD600BG1UP0425 |
LD600BD2K0425 |
LD600BG1D2K0425 |
LD600BPP0425 |
LD600BG1PP0425 |
LD600BEF0425 |
LD600BG1EF0425 |
|||
|
510 |
20.08 |
LD600BUP0510 |
LD600BG1UP0510 |
LD600BD2K0510 |
LD600BG1D2K0510 |
LD600BPP0510 |
LD600BG1PP0510 |
LD600BEF0510 |
LD600BG1EF0510 |
|||
|
595 |
23.43 |
LD600BUP0595 |
LD600BG1UP0595 |
LD600BD2K0595 |
LD600BG1D2K0595 |
LD600BPP0595 |
LD600BG1PP0595 |
LD600BEF0595 |
LD600BG1EF0595 |
|||
|
680 |
26.77 |
LD600BUP0680 |
LD600BG1UP0680 |
LD600BD2K0680 |
LD600BG1D2K0680 |
LD600BPP0680 |
LD600BG1PP0680 |
LD600BEF0680 |
LD600BG1EF0680 |
|||
|
765 |
30.12 |
LD600BUP0765 |
LD600BG1UP0765 |
LD600BD2K0765 |
LD600BG1D2K0765 |
LD600BPP0765 |
LD600BG1PP0765 |
LD600BEF0765 |
LD600BG1EF0765 |
|||
|
850 |
33.46 |
LD600BUP0850 |
LD600BG1UP0850 |
LD600BD2K0850 |
LD600BG1D2K0850 |
LD600BPP0850 |
LD600BG1PP0850 |
LD600BEF0850 |
LD600BG1EF0850 |
|||
|
935 |
36.81 |
LD600BUP0935 |
LD600BG1UP0935 |
LD600BD2K0935 |
LD600BG1D2K0935 |
LD600BPP0935 |
LD600BG1PP0935 |
LD600BEF0935 |
LD600BG1EF0935 |
|||
|
1020 |
40.16 |
LD600BUP1020 |
LD600BG1UP1020 |
LD600BD2K1020 |
LD600BG1D2K1020 |
LD600BPP1020 |
LD600BG1PP1020 |
LD600BEF1020 |
LD600BG1EF1020 |
|||
注：
1.網帶寬度：85 mm (3.346")或以85 mm (3.346")遞增
2.工作負載：(25℃/77°F):14000 N/m(960Ibs/ft) (UP) (D2K) (FAST)10000 N/m (685 lbs/ft) (PP)
3.網帶重量：9.55kg/m2(1.95 lbs/ft2) (UP) (D2K) (FAST)6.46kg/m2(1.32 lbs/ft2) (PP)
|
LD |
|
600 |
|
AUP |
|
0085 |
|
|
|
（1） |
|
（2） |
|
（3） |
（1）系列
（2）無導塊高性能均聚聚甲醛
（3）寬度尺寸
|
輸送產品 |
食品飲料灌裝應用 |
玻璃制造 |
特殊應用 |
||||||||||||||||||||
|
易拉罐
(2-3片)
|
PET瓶 |
玻璃瓶 |
玻璃瓶 |
制藥洗滌劑/化妝品容器 |
烘焙 |
紙包裝/紙板箱 |
|||||||||||||||||
|
輕載
小節距
1/2”
|
600系列 |
鏈板/網帶 |
卸垛機 |
多道輸送 |
堆積平臺 |
包裝機進口 |
包裝產品輸送 |
多道輸送 |
堆積平臺 |
包裝機進口 |
包裝機 |
包裝產品輸送 |
卸垛機 |
多道輸送 |
包裝機進口 |
包裝機 |
包裝產品輸送 |
多道輸送 |
堆積平臺 |
碼垛機 |
輸送線 |
輸送線 |
輸送線 |
