雙排帶頂置滾子雙倍節距鏈

將雙排雙倍節距鏈條的鏈板向上部延長，在其上安裝了可自由旋轉的頂置滾子。提高了單排鏈條的輸送能力。鏈條材質與單排鏈條一致。

應用領域

機械工程

產品手冊索取

產品特點

鏈條本體規格

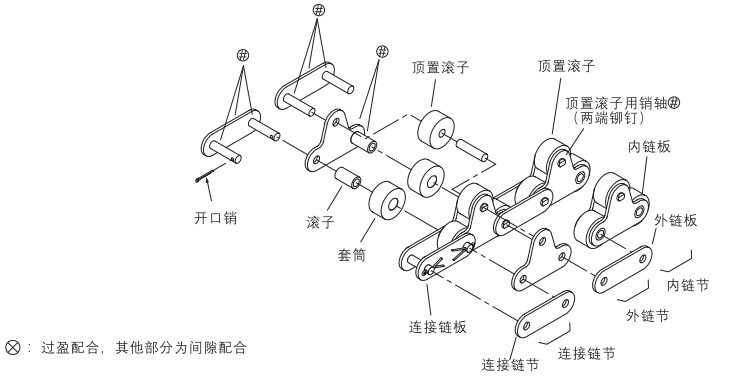

結構

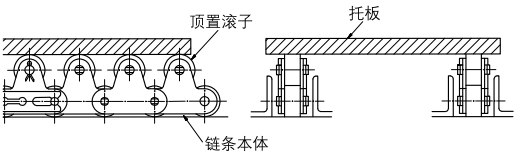

用途·頂置滾子安裝位置
配用鏈輪
潤滑方式

鏈條本體的滾子規格有R滾子和S滾子，本體規格可為通用規格、SS規格和免加油規格。

鏈條列數為2列，提高了1列鏈條的輸送能力。

頂置滾輪可選擇鋼制或者工程塑料制。

1.鏈條為單列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在內鏈節上。如需安裝在外鏈節上，請咨詢我司。
2.鏈條為2列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在外鏈節上。如需安裝在內鏈節上，請咨詢我司。

鏈輪遵從ANSI/ASME標準。

本體滾子為R滾子時，雙倍節距用（R滾子）標準鏈輪的齒頂會接觸頂置滾子，故無法使用。因此需要使用帶頂置滾子鏈條專用鏈輪，詳情請咨詢。

本體滾子為S滾子時，可直接使用雙倍節距用（S滾子）標準鏈輪。另外，如使用A系列標準傳動鏈輪，僅限鏈條使用S滾子且鏈輪齒數為30以上。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

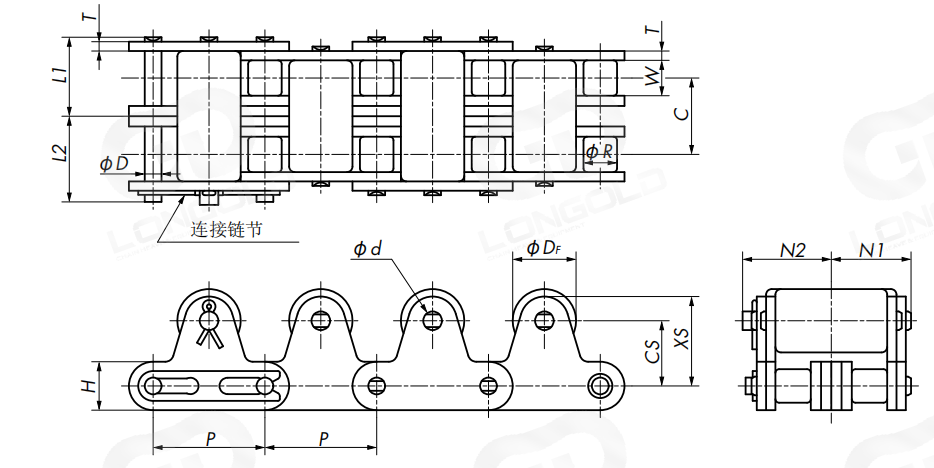

■產品尺寸表

鏈條尺寸&類型	節距	內節內寬	橫向距離	滾子直徑R		鏈板		銷軸			頂置滾輪						參考重量
	P	W	C	S滾子	R滾子	厚T	寬H	D	L1	L2	DF	CS	XS	N1	N2	d	參考重量
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LDC2040S-2-TR	25.40	7.95	14.4	7.92	15.88	1.5	12.0	3.97	15.45	17.15	15.88	15.0	21.0	15.45	16.95	3.97	請咨詢
LDC2050S-2-TR	31.75	9.53	18.1	10.16	19.05	2.0	15.0	5.09	19.35	21.2	19.05	19.0	26.5	19.35	21.15	5.09
LDC2060S-2-TR	38.10	12.70	26.2	11.91	22.23	3.2	17.2	5.96	27.7	29.6	22.23	23.0	31.6	27.7	30.1	5.96
LDC2080S-2-TR	50.80	15.88	32.6	15.88	28.58	4.0	23.0	7.94	34.6	37.2	28.58	29.0	40.5	34.6	37.6	11.32
LDC2100S-2-TR	63.50	19.05	39.1	19.05	39.69	4.8	28.6	9.54	41.4	44.1	39.69	35.4	49.7	41.65	46.75	14.52

注：

1. LDC2040-LDC2060的連接鏈節為卡簧型。其他為開口銷型。

2. 本體鏈條為S滾子時，LDC2040、LDC2050可使用30齒以上標準A系列滾子鏈鏈輪。對于LDC2060以上為特制品。

3. 鏈條本體滾子為R滾子時，鏈輪為特制品。

4. 按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在外鏈節上。

5.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。

型號表示例·訂購方法

型號表示例

LD		C2040		R	-	2		-	2L	TR
		（1）		（2）		（3）			（4）	（5）

（1）鏈條尺寸

（2）鏈條本體的滾子類型：R=R滾子，S=S滾子

（3）2列鏈條

（4）頂置滾子的安裝間隔：2L=2個鏈節

（5）頂置滾子的種類：TRP=塑料滾子，TR=鋼制滾子，TRLM=免加油滾子，TRPKV=KV滾子

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。

1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?a target="_blank">咨詢隆德技術人員。

頂置滾子的規格

■本體鏈條滾子材質：工程塑料

滾子類型		材質	可使用溫度范圍	特性
工程塑料制滾子	塑料滾子	聚縮醛（白色）	-20℃-80℃	—
	塑料制動滾子	特殊工程塑料（褐色）	-20℃-80℃	摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。
	導電滾子	特殊工程塑料（黑色）	-20℃-80℃	體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。
	KV滾子	特殊工程塑料（黑色）	-20℃-80℃	耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。

■本體鏈條滾子材質：鋼制

滾子類型		材質	可使用溫度范圍	特性
鋼制滾子	鋼制滾子	鋼淬火品	-10℃-150℃	需要加油
	不銹鋼滾子	SUS304材質	-10℃-400℃	需要加油
	免加油滾子	鋼淬火品	-10℃-150℃	不加油也可長期使用。也可提供帶制動器的滾子。注：僅適用于部分規格，具體請?jiān)儭?/span>
