帶側置滾輪A系列小型輸送鏈通用規格

帶側置滾輪A系列小型輸送鏈?zhǔn)菍NSI標準短節距鏈條的銷軸延長，在延長的銷軸部分安裝可自由轉動的滾子。本體滾子為鋼制滾子，側置滾子有工程塑料制滾子和鋼制滾子。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
結構
側置滾子安裝位置
配用鏈輪
潤滑方式

鏈條本體全部零件為鋼制的熱處理硬化品。

可使用溫度范圍：-10℃-150℃。

需要加油。

可背彎，便于返回側的布局。

帶側置滾子，有助于輸送機的緊湊化。

由于可附帶很多側置滾子，也適用于在側置滾子上直接裝載小型輸送物的輸送機。

交錯型安裝時		對稱型安裝時

圖示為按交錯型每一個鏈節安裝側置滾輪例。交錯型每個鏈節帶側置滾子時，安裝塑料制動滾輪，以每三個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。		圖是按對稱形每?jī)蓚€(gè)鏈節帶一個側置滾輪的例子。對稱形每?jī)蓚€(gè)鏈節帶側置滾輪時，安裝塑料制動滾輪，以每六個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。

鏈輪遵從ANSI/ASME標準。

可使用標準A系列傳動鏈輪，具體請咨詢隆德技術人員。

由于小齒數會造成輪轂部接觸側置滾子，在使用小齒數鏈輪時，鏈輪的輪轂直徑的選值請咨詢隆德技術人員。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■產品尺寸表

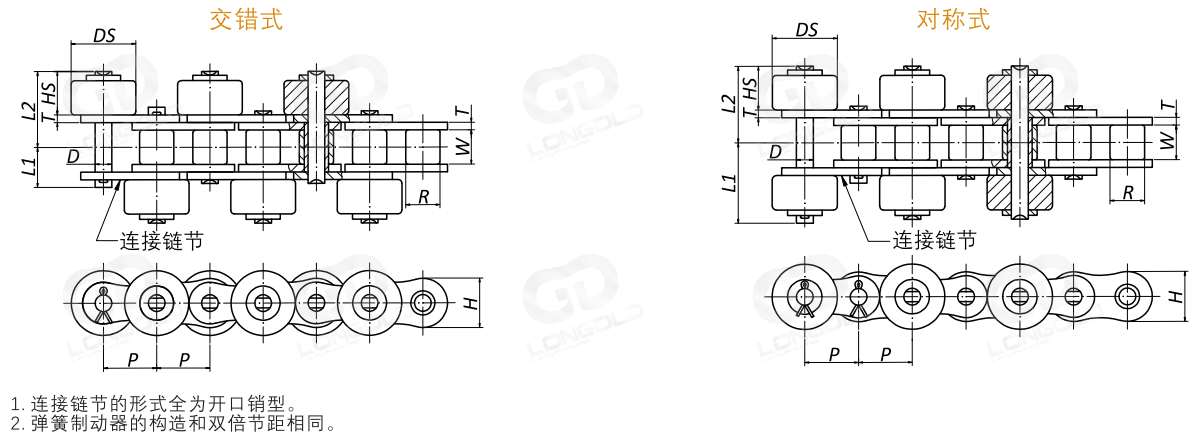

鏈條尺寸&類型	側置滾子類型		節距	滾子直徑	內節內寬	鏈板		銷軸				側置滾輪		參考重量
鏈條尺寸&類型			P	R	W	T	寬H	D	L1	L2	L3	DS	HS	參考重量
通用規格			mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LD40-SR	鋼制側置滾子	鋼制滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8	請咨詢
LD50-SR			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD60-SR			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6
LD80-SR			25.4	15.88	15.88	3.2	24.1	7.94	19.25	35.05	37.95	28.58	15.8
LD100-SR			31.75	19.05	19.05	4	30.1	9.54	22.85	42.55	45.65	39.69	19
LD40-SRLM		鋼制免加油滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.2
LD50-SRLM			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	8.7
LD60-SRLM			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	11.7
LD80-SRLM			25.4	15.88	15.88	3.2	24.1	7.94	19.25	35.05	37.95	28.58	14.9
LD40-SRP	塑料側置滾子	塑料滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8
LD50-SRP			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD60-SRP			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6
LD80-SRP			25.4	15.88	15.88	3.2	24.1	7.94	19.25	35.05	37.95	28.58	15.8
LD100-SRP			31.75	19.05	19.05	4	30.1	9.54	22.85	42.55	45.65	39.69	19
LD40-SRPE		導電滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8
LD50-SRPE			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD60-SRPE			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6
LD40-SRPKV		KV滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8
LD50-SRPKV			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD60-SRPKV			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6
LD40-SRPB	帶制動塑料側置滾子	塑料制動滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8
LD50-SRPB			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD60-SRPB			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6
LD40-SRPBE		帶彈簧制動導電滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8
LD50-SRPBE			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD60-SRPBE			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6

注：

1.本體鏈條需要加油，也需要對側置滾子加油。

2.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。

型號表示例·訂購方法

型號表示例

LD		40		-	1L	SRP	-	T
		（1）			（2）	（3）		（4）

（1）鏈條尺寸

（2）側置滾子安裝間隔：1L=每一個鏈節

（3）側置滾子的種類：SR=鋼制滾子，SRLM=鋼制免加油滾子，SRP=塑料滾子，SRPE=導電滾子，SRPKV=KV滾子，SRPB=塑料制動滾子，SRPBE=帶彈簧制動導電滾子

（4）側置滾子安裝位置：T：交錯式，H：對稱式

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。

1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?a target="_blank">咨詢隆德技術人員。

側置滾子的規格

■本體鏈條滾子材質：工程塑料

滾子類型		材質	可使用溫度范圍	特性
工程塑料制滾子	塑料滾子	聚縮醛（白色）	-20℃-80℃	—
	塑料制動滾子	特殊工程塑料（褐色）	-20℃-80℃	摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。
	導電滾子	特殊工程塑料（黑色）	-20℃-80℃	體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。
	KV滾子	特殊工程塑料（黑色）	-20℃-80℃	耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。

■本體鏈條滾子材質：鋼制

滾子類型		材質	可使用溫度范圍	特性
鋼制滾子	鋼制滾子	鋼淬火品	-10℃-150℃	需要加油
	不銹鋼滾子	SUS304材質	-10℃-400℃	需要加油
	免加油滾子	鋼淬火品	-10℃-150℃	不加油也可長期使用。也可提供帶制動器的滾子。注：僅適用于部分規格，具體請?jiān)儭?/span>
