帶頂置滾子雙倍節距鏈通用規格

帶頂置滾子雙倍節距鏈?zhǔn)菍㈦p倍節距鏈條的鏈板向上部延長，在其上安裝了可自由旋轉的頂置滾子。本體鏈條的滾子為鋼制和塑料R滾子，頂置滾輪的材質可選擇鋼制和工程塑料制。

應用領域

機械工程

產品手冊索取

產品特點

鏈條本體規格

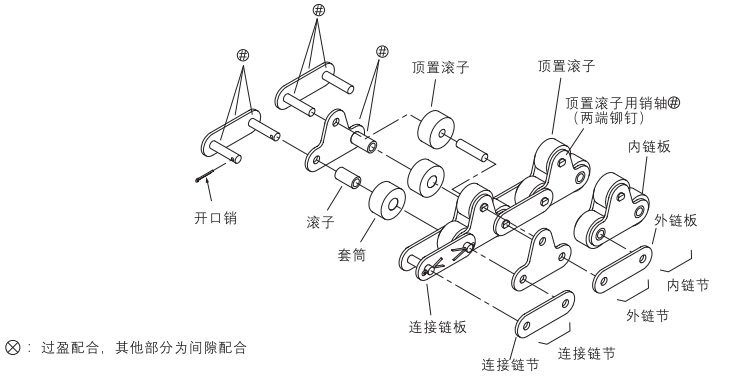

結構

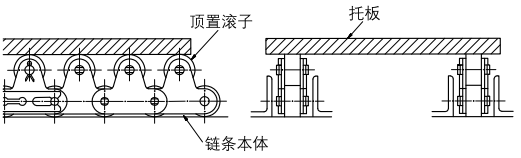

用途·頂置滾子安裝位置
配用鏈輪
潤滑方式

鋼制滾子
全零部件都為鋼制的熱處理硬化品。
可使用溫度范圍： -10°C～150°C。
需要加油。

塑料R滾子（工程塑料制）
輕量(對鋼制相比降低30%)、低噪音(對鋼制相比降低5～7dB)。
行進阻力，對鋼制相比降低30%。
使用溫度范圍：-10℃-80℃。
銷軸和套筒之間需要加油。工程塑料制滾子的顏色為白色。

1.鏈條為單列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在內鏈節上。如需安裝在外鏈節上，請咨詢我司。
2.鏈條為2列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在外鏈節上。如需安裝在內鏈節上，請咨詢我司。

鏈輪遵從ANSI/ASME標準。

本體滾子為R滾子時，雙倍節距用（R滾子）標準鏈輪的齒頂會接觸頂置滾子，故無法使用。因此需要使用帶頂置滾子鏈條專用鏈輪，詳情請咨詢。

本體滾子為S滾子時，可直接使用雙倍節距用（S滾子）標準鏈輪。另外，如使用A系列標準傳動鏈輪，僅限鏈條使用S滾子且鏈輪齒數為30以上。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

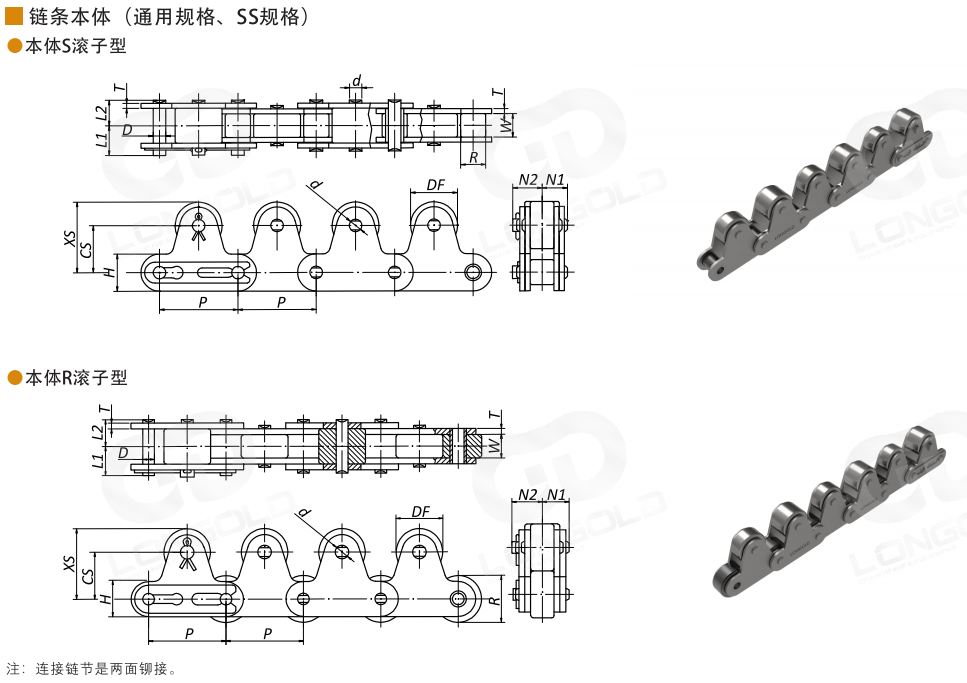

■頂置塑料滾子產品尺寸表

鏈條尺寸&類型	滾子類型	節距	滾子直徑	內節內寬	鏈板		銷軸			頂置滾輪						參考重量
塑料頂置滾子		P	R	W	T	寬H	D	L1	L2	DF	CS	XS	N1	N2	d	參考重量
通用規格		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LDC2040S-TRP	S	25.40	7.92	7.95	1.5	12.0	3.97	8.25	9.95	15.88	15.0	21.0	8.25	9.65	3.97	請咨詢
LDC2050S-TRP		31.75	10.16	9.53	2.0	15.0	5.09	10.3	12.0	19.05	19.0	26.5	10.3	11.9	5.09
LDC2060S-TRP		38.10	11.91	12.70	3.2	17.2	5.96	14.55	16.55	22.23	23.0	31.6	14.55	16.95	5.96
LDC2080S-TRP		50.80	15.88	15.88	4.0	23.0	7.94	18.3	20.9	28.58	29.0	40.5	18.5	21.3	11.32
LDC2100S-TRP		63.50	19.05	19.05	4.8	28.6	9.54	21.8	24.5	39.69	35.4	49.7	22.1	27.2	14.52
LDC2040R-TRP	R	25.40	15.88	7.95	1.5	12.0	3.97	8.25	9.95	15.88	15.0	21.0	8.25	9.65	3.97
LDC2050R-TRP		31.75	19.05	9.53	2.0	15.0	5.09	10.3	12.0	19.05	19.0	26.5	10.3	11.9	5.09
LDC2060R-TRP		38.10	22.23	12.70	3.2	17.2	5.96	14.55	16.55	22.23	23.0	31.6	14.55	16.95	5.96
LDC2080R-TRP		50.80	28.58	15.88	4.0	23.0	7.94	18.3	20.9	28.58	29.0	40.5	18.5	21.3	11.32
LDC2100R-TRP		63.50	39.69	19.05	4.8	28.6	9.54	21.8	24.5	39.69	35.4	49.7	22.1	27.2	14.52

■頂置鋼制滾子產品尺寸表

鏈條尺寸&類型	滾子類型	節距	滾子直徑	內節內寬	鏈板		銷軸			頂置滾輪						參考重量
鋼制頂置滾子		P	R	W	T	寬H	D	L1	L2	DF	CS	XS	N1	N2	d	參考重量
通用規格		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LDC2040S-TR	S	25.40	7.92	7.95	1.5	12.0	3.97	8.25	9.95	15.88	15.0	21.0	8.25	9.65	3.97	請咨詢
LDC2050S-TR		31.75	10.16	9.53	2.0	15.0	5.09	10.3	12.0	19.05	19.0	26.5	10.3	11.9	5.09
LDC2060S-TR		38.10	11.91	12.70	3.2	17.2	5.96	14.55	16.55	22.23	23.0	31.6	14.55	16.95	5.96
LDC2080S-TR		50.80	15.88	15.88	4.0	23.0	7.94	18.3	20.9	28.58	29.0	40.5	18.5	21.3	11.32
LDC2100S-TR		63.50	19.05	19.05	4.8	28.6	9.54	21.8	24.5	39.69	35.4	49.7	22.1	27.2	14.52
LDC2040R-TR	R	25.40	15.88	7.95	1.5	12.0	3.97	8.25	9.95	15.88	15.0	21.0	8.25	9.65	3.97
LDC2050R-TR		31.75	19.05	9.53	2.0	15.0	5.09	10.3	12.0	19.05	19.0	26.5	10.3	11.9	5.09
LDC2060R-TR		38.10	22.23	12.70	3.2	17.2	5.96	14.55	16.55	22.23	23.0	31.6	14.55	16.95	5.96
LDC2080R-TR		50.80	28.58	15.88	4.0	23.0	7.94	18.3	20.9	28.58	29.0	40.5	18.5	21.3	11.32
LDC2100R-TR		63.50	39.69	19.05	4.8	28.6	9.54	21.8	24.5	39.69	35.4	49.7	22.1	27.2	14.52

注：

1. 按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在內鏈節上。

2.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。

型號表示例·訂購方法

型號表示例

LD		C2040		R	-	NP	-	1L		TR
		（1）		（2）		（3）		（4）		（5）

（1）鏈條尺寸

（2）鏈條本體的滾子類型：R=R滾子，S=S滾子，RP=塑料R滾子

（3）鏈條本體的規格：無記號=普通規格，NP=鍍鎳規格，SS=不銹鋼規格

（4）頂置滾子的安裝間隔：1L=1個鏈節

（5）頂置滾子的種類：TRP=塑料滾子，TR=鋼制滾子，TRLM=免加油滾子，TRPKV=KV滾子

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。

1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。

頂置滾子的規格

■本體鏈條滾子材質：工程塑料

滾子類型		材質	可使用溫度范圍	特性
工程塑料制滾子	塑料滾子	聚縮醛（白色）	-20℃-80℃	—
	塑料制動滾子	特殊工程塑料（褐色）	-20℃-80℃	摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。
	導電滾子	特殊工程塑料（黑色）	-20℃-80℃	體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。
	KV滾子	特殊工程塑料（黑色）	-20℃-80℃	耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。

■本體鏈條滾子材質：鋼制

滾子類型		材質	可使用溫度范圍	特性
鋼制滾子	鋼制滾子	鋼淬火品	-10℃-150℃	需要加油
	不銹鋼滾子	SUS304材質	-10℃-400℃	需要加油
	免加油滾子	鋼淬火品	-10℃-150℃	不加油也可長期使用。也可提供帶制動器的滾子。注：僅適用于部分規格，具體請?jiān)儭?/span>
