JAC型鏈輪

水處理鏈用鏈輪是專為水處理行業設計的鏈輪，鏈輪具備良好的耐腐蝕性，以便在污水或者有化學物質的環境下可以長久穩定地使用，JAC型鏈輪為JAC型水處理輸送鏈專用。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

鏈輪的材料通常選用不銹鋼，如304或316不銹鋼，這些材質能夠提供良好的耐腐蝕性。也有使用特殊合金鋼或工程塑料的鏈輪，以適應不同的化學性質和工作條件。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

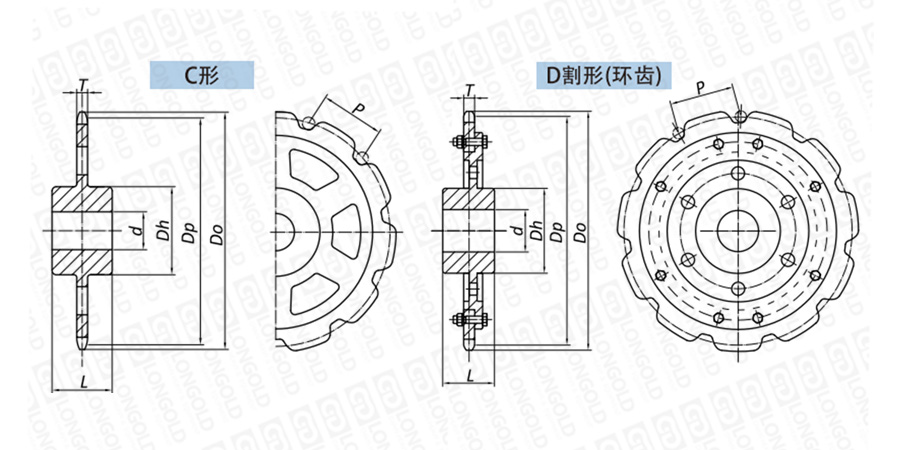

■鏈輪結構詳見如上圖

上圖為JAC型水處理鏈用鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

鏈輪型號	節距	齒數	外徑	節距圓直徑	齒寬	輪轂直徑	輪轂長度	工藝孔徑	最大軸徑	參考重量	PDF圖紙	DXF圖紙
	P		Do	Dp	T	Dh	L	d	d max	參考重量
	mm		mm	mm	mm	mm	mm	mm	mm	kg
LDJAC08152S-11T	152.4	11	556	540.9	21	180	130	90	110	51	請咨詢	請咨詢
LDJAC10152S-11T	152.4	11	561	540.9	24	190	130	90	115	45
LDJAC10152F-10T	152.4	10	528	493.2	16	170	120	80	105	36
LDJAC10152F-11T	152.4	11	576	540.9	16	180	130	90	110	46
LDJAC6205S-11T	152.4	11	565	540.9	30	220	170	110	135	80
LDJAC6205F-10T	152.4	10	539	493.2	21	180	130	90	110	47
LDJAC6205F-11T	152.4	11	586	540.9	21	220	160	110	135	65
LDJAC21152S-11T	152.4	11	569	540.9	30	230	170	110	140	78
LDJAC21152F-10T	152.4	10	542	493.2	21	170	120	80	105	41
LDJAC21152F-11T	152.4	11	590	540.9	21	230	170	110	140	68
LDJAC26152S-11T	152.4	11	572	540.9	48	260	190	120	160	110
LDJAC26152F-10T	152.4	10	549	493.2	24	230	170	110	140	68
LDJAC26152F-11T	152.4	11	597	540.9	24	260	190	120	160	98
LDJAC10152F-PJW-10T	152.4	10	528	493.2	16	170	120	80	105	35
LDJAC10152F-PJW-11T	152.4	11	576	540.9	16	180	130	90	110	42
LDJAC6205F-PJW-10T	152.4	10	539	493.2	21	180	130	90	110	43
LDJAC6205F-PJW-11T	152.4	11	586	540.9	21	220	160	110	135	62
*LDJAC10152F-SJW-10T	152.4	10	528	493.2	16	170	120	80	105	35
*LDJAC10152F-SJW-11T	152.4	11	576	540.9	16	180	130	90	110	42
*LDJAC6205F-SJW-10T	152.4	10	539	493.2	21	180	130	90	110	43
*LDJAC6205F-SJW-11T	152.4	11	586	540.9	21	220	160	110	135	62
*LDJAC21152F-SJW-10T	152.4	10	542	493.2	21	180	120	80	110	41
*LDJAC21152F-SJW-11T	152.4	11	590	540.9	21	220	160	110	135	68

注：*標記的鏈輪型號表示可做塑料輥道類型，型號表示例為LDJAC10152FP-PJW-10T。

型號表示例

LDJAC08152	S	-	11T
（1）	（2）		（3）

（1）鏈號

（2）滾子形式：S=S滾子

（3）齒數：11齒

鍵槽和攻絲尺寸

1.鍵槽公差： JIS鍵：JISB1301-1996 行鍵普通：Js9 舊JIS：JISB1301-1959 兩個平行鍵。 2.鍵槽相位：齒頂中心和鍵中心的相位匹配。 3.止動螺釘?shù)墓ソz孔：請參見鍵槽上的軸向A尺寸。	JIS 普通形鍵槽鍵槽寬度公差 Js9				舊JIS兩種平行鍵鍵槽寬度公差 E9
	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸
		KW	KH	MX		KW	KH	MX
		mm	mm	MX		mm	mm	MX
	22 ≤ d＜30	8	3.3	M6	22 ≤ d＜30	7	3	M6
	30 ≤ d＜38	10	3.3	M8	30 ≤ d＜40	10	3.5	M8
	38 ≤ d＜44	12	3.3		40 ≤ d＜50	12	3.5
	44 ≤ d＜50	14	3.8		50 ≤ d＜60	15	5
	50 ≤ d＜58	16	4.3	M10	60 ≤ d＜70	18	6	M10
	58 ≤ d＜65	18	4.4	M10	70 ≤ d＜80	20	6	M12
	65 ≤ d＜75	20	4.9	M12	80 ≤ d＜95	24	8	M12
	75 ≤ d＜85	22	5.4	M12	95 ≤ d＜110	28	9	M16
	85 ≤ d＜95	25	5.4	M16	110 ≤ d＜125	32	10	M20
	95 ≤ d＜110	28	6.4	M16	125 ≤ d＜140	35	11
	110 ≤ d＜130	32	7.4	M20	140 ≤ d＜160	38	12
	130 ≤ d＜150	36	8.4		160 ≤ d＜180	42	13
	150 ≤ d＜170	40	9.4		180 ≤ d＜200	45	14	M24
	170 ≤ d＜220	45	10.4	M24	200 ≤ d＜224	50	15.5
	200 ≤ d＜230	50	11.4	M24	224 ≤ d＜250	56	17.5
