9157系列鏈輪

機加工分體式鏈輪是一種通過機械加工方式制造的、采用分體式設計的鏈輪。分為主動輪與被動輪，主動輪負責提供動力，被動輪被主動輪帶動，9157系列鏈輪是與頂板鏈配套使用的一種鏈輪，采用玻璃纖維增強塑料樹脂制成，具有高轉矩抗力，分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
使用特點
適用鏈條
行業應用
潤滑方式

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為黃銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與頂板鏈良好的嚙合，提供動力，以此準確、迅速輸送物品。

有多個不同齒數鏈輪提供選擇，滿足不同的需求。

適用于：HD9157/HDG9157/HD9857M/HDG9857M系列頂板鏈。

可根據客戶需求定制鏈輪的材質和輪轂部分。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力等因素，如有需要，請咨詢隆德技術人員。

產品廣泛與鏈條配合使用，為其輸送物料提供動力。

在包裝行業、物流運輸、電子行業、食品以及醫療行業等都有著廣泛地應用。

鏈輪的潤滑方式取決于其配合使用的鏈條。通過鏈條的型號、材質決定潤滑方式。

塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

技術參數

點擊圖片放大

■鏈條本體結構詳見如上圖

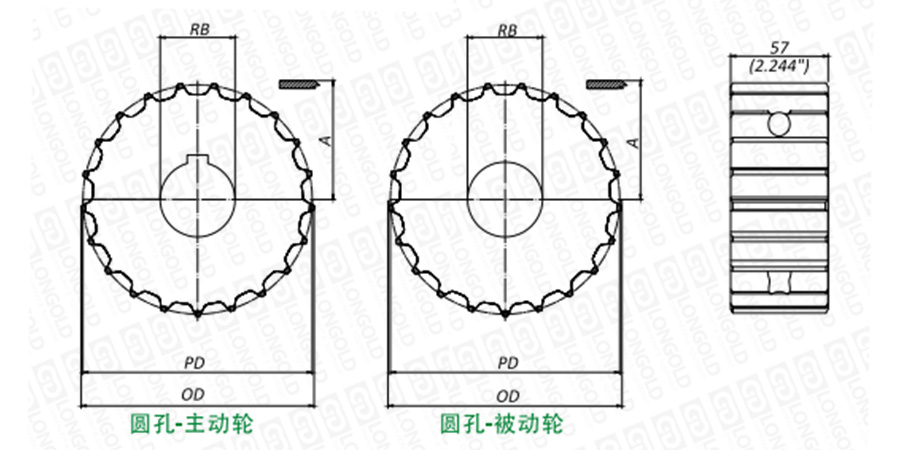

上圖為9157系列鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■本體尺寸以及對應參數

鏈輪型號		齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑		參考重量		PDF圖紙	DXF圖紙
圓孔RB		齒數	PD		OD		A		孔徑		參考重量
主動輪	被動輪	T	mm	inch	mm	inch	mm	inch	mm	inch	kg	lbs
CMAS0291571925	CMAS0391571925	19.00	117.34	4.620	117.00	4.606	62.07	2.444	25.00	-	0.68	1.50	請咨詢	請咨詢
CMAS0291571930	CMAS0391571930								30.00		0.66	1.46
CMAS0291571935	CMAS0391571935								35.00		0.64	1.41
CMAS0291571940	CMAS0391571940								40.00		0.63	1.39
CMAS02915719254	CMAS03915719254								-	1	0.68	1.50
CMAS02915719317	CMAS03915719317									1 1/4	0.67	1.48
CMAS02915719349	CMAS03915719349									1 3/8	0.66	1.46
CMAS02915719365	CMAS03915719365									1 7/16	0.64	1.41
CMAS02915719381	CMAS03915719381									1 1/2	0.62	1.37
CMAS0291572125	CMAS0391572125	21.00	129.26	5.089	129.40	5.094	68.03	2.678	25.00	-	0.74	1.64
CMAS0291572130	CMAS0391572130								30.00		0.73	1.60
CMAS0291572135	CMAS0391572135								35.00		0.71	1.57
CMAS0291572140	CMAS0391572140								40.00		0.69	1.53
CMAS02915721254	CMAS03915721254								-	1	0.74	1.63
CMAS02915721317	CMAS03915721381									1 1/4	0.73	1.60
CMAS02915721349	CMAS03915721349									1 3/8	0.73	1.60
CMAS02915721365	CMAS03915721365									1 7/16	0.71	1.57
CMAS02915721381	CMAS03915721381									1 1/2	0.70	1.54
CMAS0291572325	CMAS0391572325	23.00	141.22	5.560	141.90	5.587	74.01	2.914	25.00	-	0.99	2.18
CMAS0291572330	CMAS0391572330								30.00		0.98	2.16
CMAS0291572335	CMAS0391572335								35.00		0.96	2.12
CMAS0291572340	CMAS0391572340								40.00		0.94	2.07
CMAS02915723254	CMAS03915723254								-	1	0.99	2.18
CMAS02915723317	CMAS03915723317									1 1/4	0.99	2.18
CMAS02915723349	CMAS03915723349									1 3/8	0.98	2.16
CMAS02915723365	CMAS03915723365									1 7/16	0.96	2.12
CMAS02915723381	CMAS03915723381									1 1/2	0.94	2.07
CMAS0291572525	CMAS0391572525	25.00	153.20	6.031	154.20	6.071	80.00	3.150	25.00	-	1.09	2.40
CMAS0291572530	CMAS0391572530								30.00		1.07	2.37
CMAS0291572535	CMAS0391572535								35.00		1.06	2.33
CMAS0291572540	CMAS0391572540								40.00		1.04	2.29
CMAS02915725254	CMAS03915725254								-	1	1.09	2.40
CMAS02915725317	CMAS03915725317									1 1/4	1.09	2.40
CMAS02915725349	CMAS03915725349									1 3/8	1.07	2.37
CMAS02915725365	CMAS03915725365									1 7/16	1.06	2.33
CMAS02915725381	CMAS03915725381									1 1/2	1.05	2.31
CMAS0291572725	CMAS0391572725	27.00	165.21	6.504	166.40	6.551	86.01	3.386	25.00	-	1.27	2.80
CMAS0291572730	CMAS0391572730								30.00		1.26	2.77
CMAS0291572735	CMAS0391572735								35.00		1.24	2.74
CMAS0291572740	CMAS0391572740								40.00		1.22	2.69
CMAS02915727254	CMAS03915727254								-	1	1.27	2.80
CMAS02915727317	CMAS03915727317									1 1/4	1.27	2.80
CMAS02915727349	CMAS03915727349									1 3/8	1.26	2.77
CMAS02915727365	CMAS03915727365									1 7/16	1.24	2.74
CMAS02915727381	CMAS03915727381									1 1/2	1.23	2.71

注：英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

CMAS02		9157		19		25
（1）		（2）		（3）		（4）

（1）機加工分體式主動輪

（2）鏈輪系列

（3）齒數

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認頂板鏈鏈條的規格（強力型、材質等規格），確認鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度等尺寸。

請把鏈輪的各項要求提供后進行訂購。或者咨詢隆德技術人員。
