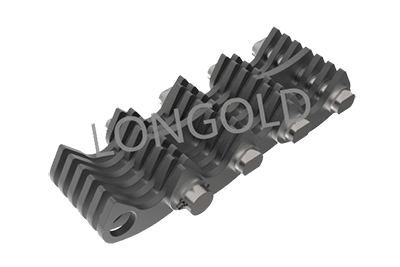

內接觸式齒形鏈

隆德內接觸式齒形鏈條，是鏈板以內側齒廓與鏈輪輪齒接觸的齒形鏈。按限位方式可選擇內導式和外導式。內接觸式齒形鏈條震動減輕、傳動平穩，適合在汽車上使用。

應用領域

機械工程

食品行業

產品手冊索取

產品特點

工藝特點
傳動特點
配用鏈輪
應用
潤滑方式

參照ANSI、DIN、GB等標準。

工作邊和鏈輪輪齒是點接觸，鏈板的工作邊和鏈輪的工作齒面磨損較大。

由于減小了鏈條多邊形效應中的橫向跳動，因而振動減輕，傳動平穩。

內嚙合齒形鏈的最后定位是以內側齒廓與鏈輪輪齒接觸定位的，定位不夠穩定。

是通過工作鏈板與鏈輪齒的漸開線齒形進行嚙合傳動，滾子鏈和套筒鏈相比嚙合噪聲較小。

鏈節是多片式結構，且結構緊湊，可靠性高。

各鏈節因磨損而伸長是均勻的，因此保持有較高的運動精度高。

齒形鏈的鏈輪是特制的，如有需要，請咨詢隆德技術人員。

值得注意的是，31齒及以下齒數的鏈輪，需要做齒部硬化處理。

多用在摩托車和汽車發動機的正時鏈傳動中，如正時傳動、機油泵、共軌泵、高壓泵、平衡軸等。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

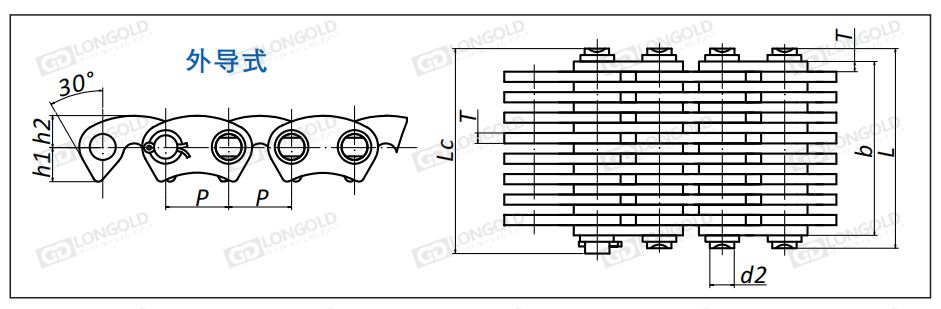

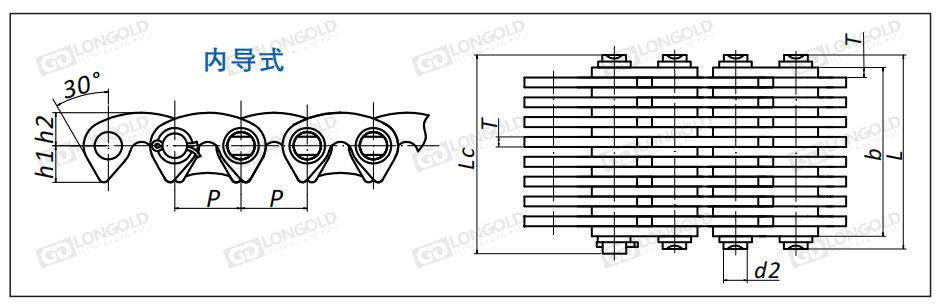

技術參數

點擊圖片放大

隆德鏈號	節距	鏈寬	銷軸直徑	銷軸長度		孔中心到齒尖距離	鏈板高度	鏈板厚度	導向型式	片數	其他技術參數	PDF圖紙	DXF圖紙
	P	b	d2	L	Lc	孔中心到齒尖距離	h2	T		片數
	P	min	max	max	max	h1	max	max		n
	mm	mm	mm	mm	mm	mm	mm	mm		n
LDCSC4-W19.5-M	12.70	19.5	5.08	24.5	26.0	6.62	12.1	1.5	內導式	13	請咨詢	請咨詢	請咨詢
LDCSC4-W22.5-M	12.70	22.5	5.08	27.5	29.0	6.62	12.1	1.5	內導式	15
LDCSC4-W28.5-M	12.70	28.5	5.08	33.5	35.0	6.62	12.1	1.5	內導式	19
LDCSC4-W31.5-M	12.70	31.5	5.08	36.5	38.0	6.62	12.1	1.5	內導式	21
LDCSC4-W37.5-M	12.70	37.5	5.08	42.5	44.0	6.62	12.1	1.5	內導式	25
LDCSC4-W49.5-M	12.70	49.5	5.08	54.5	56.0	6.62	12.1	1.5	內導式	33
LDCSC4-W19.5-S	12.70	19.5	5.08	24.5	26.0	6.62	12.1	1.5	外導式	13
LDCSC4-W22.5-S	12.70	22.5	5.08	27.5	29.0	6.62	12.1	1.5	外導式	15
LDCSC4-W28.5-S	12.70	28.5	5.08	33.5	35.0	6.62	12.1	1.5	外導式	19
LDCSC4-W31.5-S	12.70	31.5	5.08	36.5	38.0	6.62	12.1	1.5	外導式	21
LDCSC4-W37.5-S	12.70	37.5	5.08	42.5	44.0	6.62	12.1	1.5	外導式	25

型號表示例·訂購方法

型號表示例

LDC		SC4	-	W19.5	-	M
（1）		（2）		（3）		（4）

（1）內接觸式齒形鏈

（2）齒形鏈鏈號

（3）鏈寬

（4）導向型式：M：內導式，S：外導式

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

齒形鏈的選擇

1.額定功率與鏈輪的轉速有關，傳動的選擇是建立在增速和減速基礎上的。

2.對于有惰輪、多于兩個鏈輪的鏈傳動、復雜工作載荷或者有其他特殊要求的工況時，請咨詢隆德技術人員。

3.在要求傳動平穩且噪聲低的場合，選擇小節距的鏈條和多齒數的鏈輪，則可將噪聲和震動減至最低程度。

4.在選擇齒形鏈傳動時，要考慮齒形鏈傳動輸入端和輸出端的載荷類型。
