外接觸式齒形鏈

隆德外接觸式齒形鏈條，是鏈板以外側齒廓與鏈輪輪齒接觸的齒形鏈。按限位方式可選擇內導式和外導式。外接觸式齒形鏈條嚙合定位穩定，但多邊形效應較嚴重、沖擊和振動較大、噪聲較大、磨損較嚴重。

應用領域

汽車生產

機械工程

物流運輸業

產品手冊索取

產品特點

工藝特點
傳動特點
配用鏈輪
應用
潤滑方式

是通過工作鏈板與鏈輪齒的漸開線齒形進行嚙合傳動，滾子鏈和套筒鏈相比嚙合噪聲較小。

鏈節是多片式結構，且結構緊湊，可靠性高。

各鏈節因磨損而伸長是均勻的，因此保持有較高的運動精度高。

齒形鏈的鏈輪是特制的，如有需要，請咨詢隆德技術人員。

值得注意的是，31齒及以下齒數的鏈輪，需要做齒部硬化處理。

廣泛應用于汽車制造業、農業機械、工程機械等領域，為各類機械、設施傳遞動力，如：軌道磨床、加工中心、平地機械、汽車生產線、紡織機械等。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

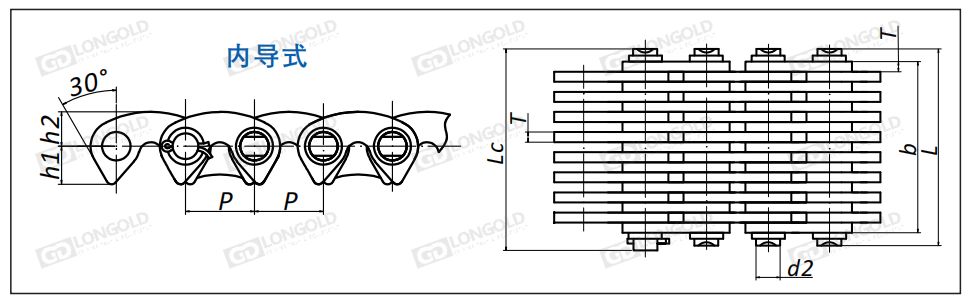

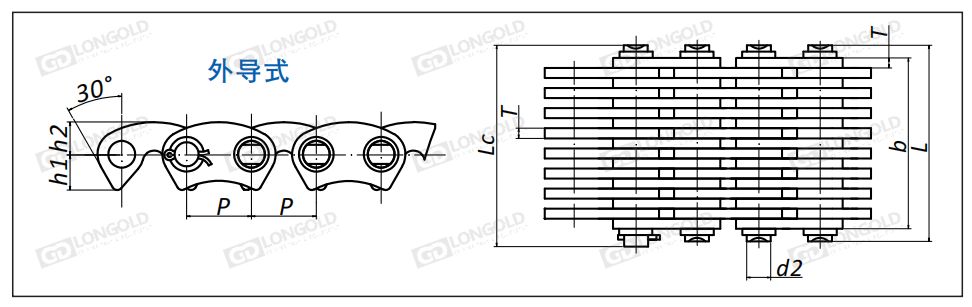

技術參數

點擊圖片放大

隆德鏈號	GB鏈號	節距	鏈寬	片數	銷軸直徑	銷軸長度		孔中心到齒尖距離	鏈板高度	導向型式	鏈板厚度	其他技術參數	PDF圖紙	DXF圖紙
		P	b	片數	d2	L	Lc	孔中心到齒尖距離	h2		T
		P	min	n	max	max	max	h1	max		max
		mm	mm	n	mm	mm	mm	mm	mm		mm
LDSC6-W26-M	SC6	19.05	26	13	6.90	33.0	34.8	10.5	20.0	內導式	2.0	請咨詢	請咨詢	請咨詢
LDSC6-W34-M	SC6	19.05	34	17	6.90	41.0	42.5	10.5	20.0	內導式	2.0
LDSC6-W38-M	SC6	19.05	38	19	6.90	45.0	46.5	10.5	20.0	內導式	2.0
LDSC6-W46-M	SC6	19.05	46	23	6.90	53.0	54.5	10.5	20.0	內導式	2.0
LDSC6-W50-M	SC6	19.05	50	25	6.90	57.8	59.6	10.5	20.0	內導式	2.0
LDSC6-W54-M	SC6	19.05	54	27	6.90	61.0	62.8	10.5	20.0	內導式	2.0
LDSC6-W58-M	SC6	19.05	58	29	6.90	65.8	67.6	10.5	20.0	內導式	2.0
LDSC6-W62-M	SC6	19.05	62	31	6.90	69.0	70.8	10.5	20.0	內導式	2.0
LDSC6-W66-M	SC6	19.05	66	33	6.90	73.8	75.6	10.5	20.0	內導式	2.0
LDSC6-W70-M	SC6	19.05	70	35	6.90	77.0	78.8	10.5	20.0	內導式	2.0
LDSC6-W74-M	SC6	19.05	74	37	6.90	82.5	84.5	10.5	20.0	內導式	2.0
LDSC6-W78-M	SC6	19.05	78	39	6.90	85.0	86.8	10.5	20.0	內導式	2.0
LDSC6-W86-M	SC6	19.05	86	43	6.90	93.0	94.8	10.5	20.0	內導式	2.0
LDSC6-W94-M	SC6	19.05	94	47	6.90	101.0	102.8	10.5	20.0	內導式	2.0
LDSC6-W126-M	SC6	19.05	126	63	6.90	133.0	135.0	10.5	20.0	內導式	2.0
LDSC6-W158-M	SC6	19.05	158	79	6.90	165.0	166.8	10.5	20.0	內導式	2.0
LDSC6-W27-M	SC8	25.40	27	9	8.90	34.0	36.0	14.0	26.7	內導式	3.0
LDSC6-W33-M	SC8	25.40	33	11	8.90	40.5	42.0	14.0	26.7	內導式	3.0
LDSC6-W45-M	SC8	25.40	45	15	8.90	52.0	53.5	14.0	26.7	內導式	3.0
LDSC6-W51-M	SC8	25.40	51	17	8.90	58.0	59.5	14.0	26.7	內導式	3.0
LDSC6-W57-M	SC8	25.40	57	19	8.90	64.0	65.5	14.0	26.7	內導式	3.0
LDSC6-W69-M	SC8	25.40	69	23	8.90	76.2	77.7	14.0	26.7	內導式	3.0
LDSC6-W81-M	SC8	25.40	81	27	8.90	88.2	89.7	14.0	26.7	內導式	3.0
LDSC6-W93-M	SC8	25.40	93	31	8.90	100.2	101.7	14.0	26.7	內導式	3.0
LDSC10-W57-M	SC10	31.75	57	19	10.84	66.6	69.6	17.5	33.4	內導式	3.0
LDSC10-W63-M	SC10	31.75	63	21	10.84	70.2	72.0	17.5	33.4	內導式	3.0
LDSC10-W69-M	SC10	31.75	69	23	10.84	78.6	81.6	17.5	33.4	內導式	3.0
LDSC10-W75-M	SC10	31.75	75	25	10.84	82.2	84.0	17.5	33.4	內導式	3.0
LDSC10-W81-M	SC10	31.75	81	27	10.84	88.2	89.7	17.5	33.4	內導式	3.0
LDSC10-W87-M	SC10	31.75	87	29	10.84	94.2	96.0	17.5	33.4	內導式	3.0
LDSC10-W93-M	SC10	31.75	93	31	10.84	102.6	105.6	17.5	33.4	內導式	3.0
LDSC10-W99-M	SC10	31.75	99	33	10.84	106.7	108.2	17.5	33.4	內導式	3.0
LDSC10-W105-M	SC10	31.75	105	35	10.84	114.6	117.6	17.5	33.4	內導式	3.0
LDSC10-W105-F1-M	SC10	31.75	105	35	10.84	112.2	113.7	17.5	33.4	內導式	3.0
LDSC10-W111-M	SC10	31.75	111	37	10.84	119.2	120.5	17.5	33.4	內導式	3.0
LDSC10-W117-M	SC10	31.75	117	39	10.84	126.6	129.6	17.5	33.4	內導式	3.0
LDSC10-W117-F1-M	SC10	31.75	117	39	10.84	124.2	125.7	17.5	33.4	內導式	3.0
LDSC10-W135-M	SC10	31.75	135	45	10.84	142.5	144.5	17.5	33.4	內導式	3.0

型號表示例·訂購方法

型號表示例

LD	SC6	-	W26	-	S
	（1）		（2）		（3）

（1）鏈號

（2）鏈寬

（3）導向型式：M：內導式，?S：外導式

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

齒形鏈的選擇

1.額定功率與鏈輪的轉速有關，傳動的選擇是建立在增速和減速基礎上的。

2.對于有惰輪、多于兩個鏈輪的鏈傳動、復雜工作載荷或者有其他特殊要求的工況時，請咨詢隆德技術人員。

3.在要求傳動平穩且噪聲低的場合，選擇小節距的鏈條和多齒數的鏈輪，則可將噪聲和震動減至最低程度。

4.在選擇齒形鏈傳動時，要考慮齒形鏈傳動輸入端和輸出端的載荷類型。
