鏈條節距為非標規格，需要安裝特定的附件，以用于物料的輸送。
由于該鏈條為非標鏈條，故無庫存品，需接單生產，具體交貨周期請咨詢隆德技術人員。
可簡單防止橫移偏心。
適用于苛刻的使用方式，一般的板式輸送機。
使用K附件時，請注意安裝部分和滾子的法蘭部會有接觸。
鏈輪的輪轂、材質與齒數根據客戶需求進行定制，詳情請咨詢隆德技術人員。
產品廣泛應用于鏈式輸送機等輸送機械，為其傳遞動力和輸送物料。
在包裝行業、食品以及機械行業等都有著廣泛地應用。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

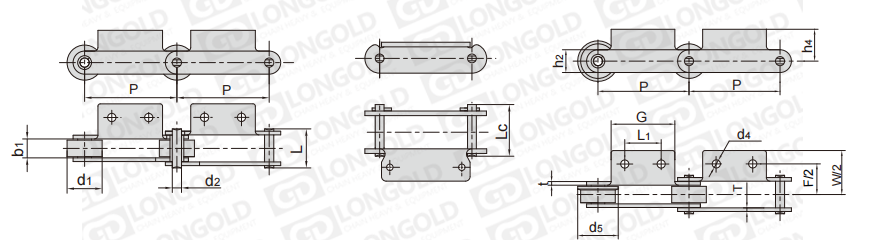

■本體尺寸表
|
隆德鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
抗拉 |
平均抗 |
每米 |
|
|
P |
d1 max |
b1 min |
d2 max |
L max |
Lc max |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
kN |
kg/m |
|
|
LD-P160F26-F-A2 |
160.0 |
50.0 |
29.9 |
13.94 |
- |
60.0 |
|||
|
LD-P185-F-A2 |
185.0 |
50.8 |
30.6 |
14.27 |
62.8 |
67.5 |
|||
|
LD-P200F8-F-A2 |
200.0 |
65.0 |
37.0 |
16.00 |
86.5 |
- |
|||
|
LD-P200F22-F-A2 |
200.0 |
90.0 |
48.0 |
16.00 |
- |
99.0 |
|||
|
LD-P200-F-A2 |
200.0 |
65.0 |
37.1 |
15.90 |
- |
86.5 |
|||
|
LD-P200F82-F-A2 |
200.0 |
65.0 |
51.0 |
16.00 |
- |
100.0 |
|||
|
LD-P200F122-F-A2 |
200.0 |
70.0 |
37.0 |
22.00 |
- |
106.0 |
|||
|
LD-P200F123-F-A2 |
200.0 |
65.0 |
37.1 |
15.90 |
- |
86.5 |
|||
|
LD-P200F124-F-A2 |
200.0 |
70.0 |
37.1 |
15.90 |
- |
86.5 |
|||
|
LD-P200F126-F-A2 |
200.0 |
70.0 |
37.1 |
18.00 |
- |
86.5 |
|||
|
LD-P200F133-F-A2 |
200.0 |
80.0 |
51.4 |
19.05 |
- |
109.5 |
|||
■附件尺寸表
|
隆德鏈號 |
P |
L1 |
G |
F |
W |
h4 |
h2 |
d4 |
t/T |
d5 |
PDF圖紙 |
DXF圖紙 |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||
|
LD-P160F26-F-A2 |
160.0 |
30.0 |
50.0 |
94.0 |
124.0 |
35.0 |
40.0 |
10.0 |
4.0 |
65.0 |
||
|
LD-P185-F-A2 |
185.0 |
60.0 |
120.0 |
110.0 |
140.0 |
32.0 |
38.0 |
15.0 |
6.0 |
65.0 |
||
|
LD-P200F8-F-A2 |
200.0 |
80.0 |
120.0 |
200.0 |
238.0 |
38.0 |
43.0 |
15.0 |
8.0 |
80.0 |
||
|
LD-P200F22-F-A2 |
200.0 |
80.0 |
120.0 |
212.0 |
250.0 |
38.0 |
43.0 |
15.0 |
8.0 |
100.0 |
||
|
LD-P200-F-A2 |
200.0 |
80.0 |
120.0 |
120.0 |
158.0 |
38.0 |
44.5 |
15.0 |
7.9 |
80.0 |
||
|
LD-P200F82-F-A2 |
200.0 |
60.0 |
100.0 |
116.0 |
146.0 |
42.0 |
43.0 |
15.0 |
8.0 |
80.0 |
||
|
LD-P200F122-F-A2 |
200.0 |
80.0 |
120.0 |
128.0 |
176.0 |
43.8 |
55.0 |
13.0 |
12.7 |
85.0 |
||
|
LD-P200F123-F-A2 |
200.0 |
80.0 |
120.0 |
120.0 |
158.0 |
38.0 |
44.5 |
15.0 |
7.9 |
80.0 |
||
|
LD-P200F124-F-A2 |
200.0 |
80.0 |
120.0 |
120.0 |
158.0 |
38.0 |
44.5 |
13.0 |
7.9 |
85.0 |
||
|
LD-P200F126-F-A2 |
200.0 |
80.0 |
120.0 |
120.0 |
158.0 |
38.0 |
44.5 |
13.0 |
7.9 |
85.0 |
||
|
LD-P200F133-F-A2 |
200.0 |
80.0 |
120.0 |
150.0 |
200.0 |
45.0 |
50.8 |
15.0 |
9.5 |
100.0 |
附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，請咨詢隆德技術人員。
型號表示例
|
LD |
- |
P160 |
|
F26 |
- |
F |
- |
A2 |
|
|
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
|
|
（1）鏈條節距
（2）鏈條特殊規格
（3）滾子形式：R=大滾子 S=小滾子 F=F滾子
（4）附件種類
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
