ZE系列高板輸送鏈

以大型輸送鏈為基本，安裝加寬的鏈板和摩擦阻力較小的大滾子，可以直接在鏈板上裝載重物的鏈條，有著廣泛的用途。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

ZT系列高板輸送鏈，是由Z系列輸送鏈條衍生而來的。

安裝加寬的鏈板和摩擦阻力較小的大滾子。

可以直接在鏈板上裝載重物的鏈條，有著廣泛的用途。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

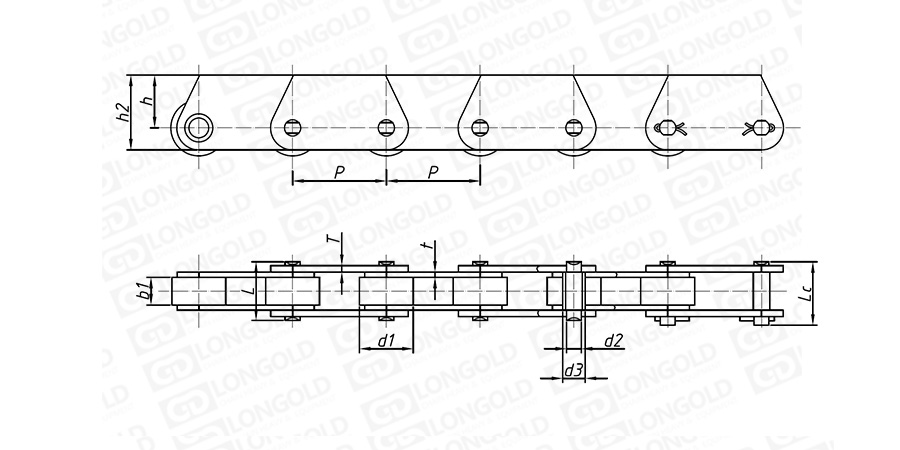

■鏈條本體結構詳見如上圖

上圖為ZE系列高板輸送鏈的結構圖以及帶附件結構圖。

帶附件結構圖表示每一節帶附件的情況。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體及附件尺寸表

隆德鏈號	節距							滾子直徑	套筒直徑	銷軸直徑	內節 內寬	銷軸長度		鏈板高度		鏈板厚度	PDF圖紙	DXF圖紙
	節距							滾子直徑	套筒直徑	銷軸直徑	內節 內寬	銷軸長度		鏈板高度		鏈板厚度
	p							d1 max	d5 max	d2 max	b1 max	L max	Lc max	h2 max	h max	t/T max


	mm							mm	mm	mm	mm	mm	mm	mm	mm	mm
LDZE40	50.8	63.5	76.2	88.9	101.6	127.0	152.4	31.75	17	14.0	15.0	37	40.5	40	27	4.0	請咨詢	請咨詢
LDZE100	76.2	88.9	101.6	127.0	152.4	177.8	203.2	47.50	23	19.0	19.0	45	50.5	50	30	5.0/4.0
LDZE160	101.6	127.0	152.4	177.8	203.2	228.6	254.0	66.70	33	26.9	26.9	58	63.5	70	45	7.0/5.0
LDZE300	152.4	177.8	203.2	254.0	304.8	-	-	88.90	38	32.0	38.0	84	94.0	90	60	10.0/8.0

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳細請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	ZE40	R	-	P101.6
	（1）	（2）		（3）

（1）鏈條尺寸

（2）滾子種類：R=大滾子

（3）鏈條節距

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
