FV系列帶附板標準輸送鏈

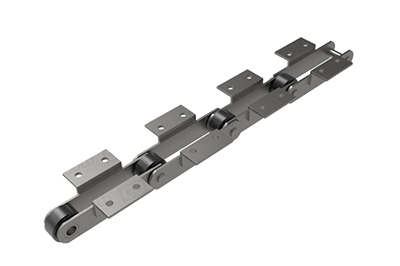

FV系列帶附板輸送鏈，是在FV系列輸送鏈的兩側鏈板加裝附件。擴大了FV系列輸送鏈的用途和應用范圍。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

FV系列帶附板輸送鏈，是由雙節距鏈條衍生而來的。其鏈條結構包括：內外鏈板、套筒、滾子、銷子和附板。

鏈條節距為非常用規格，裝配類似A1/A2或K1/K2的附件，用于物料的輸送。

滾子類型：小滾子（滾子直徑小于鏈板高度）、大滾子（滾子直徑大于鏈板高度）、帶F邊滾子。

根據要求定制附件種類以及不同安裝間隔的鏈條，不同附件和安裝間隔適用于不同輸送環境。

不同規格的鏈條承載的物品種類不同。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■鏈條本體結構詳見如上圖

上圖為FV系列帶附板標準輸送鏈II的結構圖以及帶附件結構圖。

帶附件結構圖表示每一節帶附件的情況。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體及附件尺寸表

隆德鏈號	節距	滾子直徑	內節 內寬	銷軸直徑	銷軸長度		附件種類									PDF圖紙	DXF圖紙


	P	d1 max	b1 min	d2 max	L max	Lc max

							P	L1	G	F	W	h4	h2	d4	T
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDFV40R-P40-1LA2.02	40	32	18	10	10	40.0	40	17	30	60	90.0	20	25	6.4	3	請咨詢	請咨詢
LDFV63S-P100-1LA2F4	100	26	22	12	46	50.0	100	30	50	86	106.0	20	30	10.0	4
LDFV90R-P85-1LA2F1	85	50	25	14	52	56.5	85	40	60	80	109.2	40	35	9.5	5
LDFV90R-P100-1LA2F1	100	50	25	14	52	56.5	100	40	60	80	109.2	40	35	9.5	5
LDFV112F1R-P100-1LA1	100	55	30	16	71	76.5	100	△	50	120	164.0	50	40	15.0	8
LDFV112F1R-P80-1LA1	80	55	30	16	71	76.5	80	△	50	120	164.0	50	40	15.0	8
LDFV112F14R-P125-1LA2	125	55	30	16	63	67.5	125	40	65	100	130.0	40	40	11.0	6
LDFV180F21R-P160-1LA2	160	80	45	20	-	90.0	160	50	80	140	180.0	40	50	14.0	8
LDFV250R-P250-1LK2F8	250	80	55	26	-	107.5	250	80	120	140	191.0	50	60	14.0	8

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳細請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	FV40	R	-	P40	-	1L	A2
	（1）	（2）		（3）		（4）	（5）

（1）鏈條尺寸

（2）滾子種類： R=大滾子

（3）鏈條節距

（4）附件安裝間隔：1L=每一節

（5）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
