D型脹緊套

D型脹緊套是B型脹緊套的加重形式，D型脹緊套與B型脹緊套的尺寸系列相同，但脹緊能?D型是B型的2-3倍。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍
結構形式
組裝例
選型要素

D型脹緊套是B型脹緊套的加重形式，D型脹緊套與B型脹緊套的尺寸系列相同，但脹緊能?D型是B型的2-3倍。可以用一個D型脹緊套代替兩個B型脹緊套從而降低使?成本。

D型脹緊套具有自動定心、同軸度好的特征，輪轂內孔和軸面均為直面，不用特意加工導向面，可節約大量加工時間和費用。

裝卸方便，其連接不需要鍵，省去了鍵加工、壓裝、熱裝等繁瑣的?作。

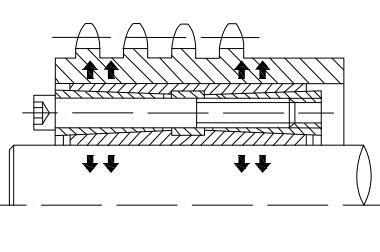

精度高、能力強其聯結作用通過脹緊套、輪轂和軸之間產生的壓緊力和摩擦力實現，可用于重載和大扭矩傳動聯結。

適用軸徑：Φ45-Φ340(mm)

額定傳動扭矩：3.51-509kN·m

適?軸公差：h8

適?輪轂公差：H8

執行標準：JB/T 7934

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

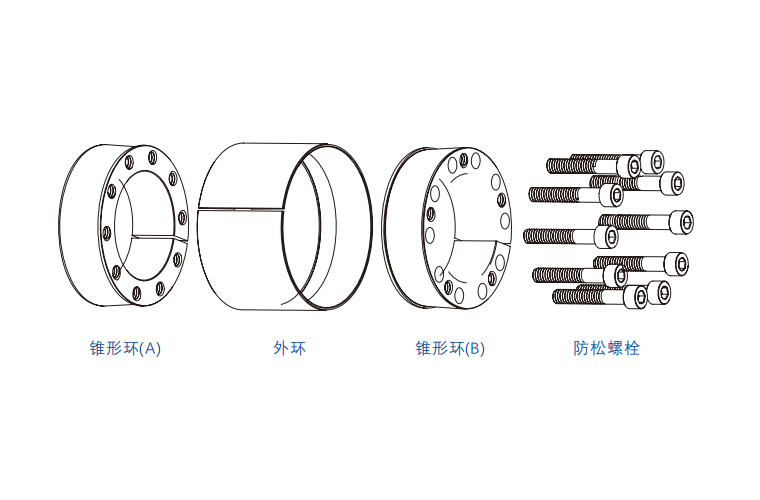

■產品結構詳見如上圖

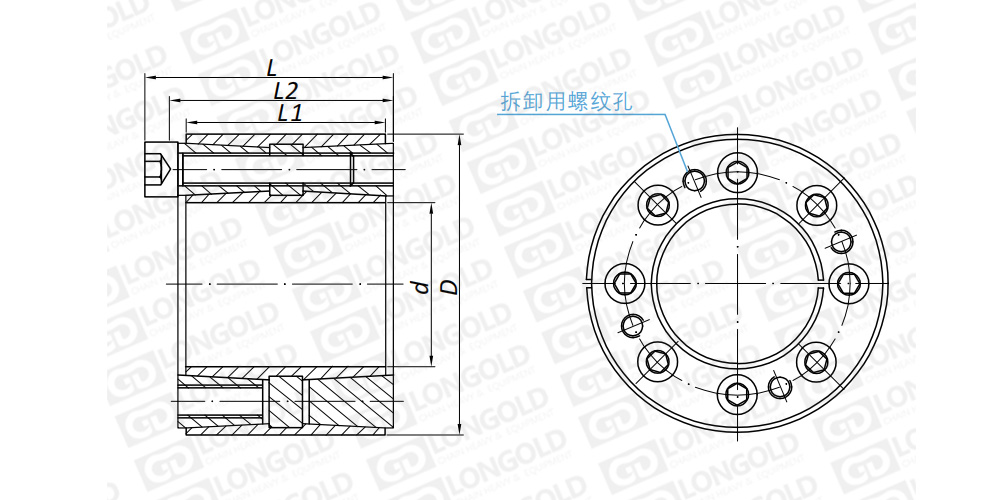

上圖為D型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸			內六角螺釘	額定負荷		對軸壓力	對轂壓力	螺釘擰緊力矩	參考重量
脹緊套型號	L2	L	L1		軸向力	轉矩	對軸壓力	對轂壓力	螺釘擰緊力矩
φd×φD	L2	L	L1		Ft	Mt	Ps	Ph	Ma
mm	mm	mm	mm	規格×個數	kN	kN·m	Mpa	Mpa	N·m	kg
PL45x75D	56	64	72	M8x9	160	3.51	179	108	41	1.25
PL48x80D	56	64	72	M8x9	160	3.72	168	101	41	1.41
PL50x80D	56	64	72	M8x9	170	4.30	162	101	41	1.35
PL55x85D	56	64	72	M8x9	170	4.70	147	95	41	1.45
PL60x90D	56	64	72	M8x11	190	5.81	165	110	41	1.55
PL65x95D	56	64	72	M8x11	190	6.10	130	89	41	1.92
PL70x110D	70	78	88	M10x11	330	11.80	179	114	83	3.11
PL75x115D	70	78	88	M10x11	330	12.60	167	109	83	3.28
PL80x120D	70	78	88	M10x12	360	14.70	171	114	83	3.45
PL85x125D	70	78	88	M10x12	360	15.60	161	109	83	3.63
PL90x130D	70	78	88	M10x13	390	17.90	165	114	83	3.80
PL95x135D	70	78	88	M10x13	390	18.90	156	110	83	3.97
PL100x145D	90	100	112	M12x12	467	23.30	181	108	145	6.80
PL110x155D	90	100	112	M12x13	553	30.40	190	110	145	7.50
PL120x165D	90	100	112	M12x15	617	37.00	195	119	145	8.60
PL130x180D	104	116	130	M14x13	759	49.00	180	111	230	11.10
PL140x190D	104	116	130	M14x15	843	59.00	186	121	230	11.80
PL150x200D	104	116	130	M14x16	897	67.00	185	123	230	12.60
PL160x210D	104	116	130	M14x17	950	76.00	183	123	230	13.40
PL170x225D	134	146	162	M16x15	1223	104.00	172	110	355	19.60
PL180x235D	134	146	162	M16x16	1289	116.00	172	113	355	20.60
PL190x250D	134	146	162	M16x17	1363	130.00	172	113	355	23.80
PL200x260D	134	146	162	M16x17	1368	136.00	172	108	355	24.90
PL220x285D	134	146	162	M16x20	1582	174.00	172	118	355	29.60
PL240x305D	134	146	162	M16x22	1725	207.00	172	120	355	31.90
PL260x325D	134	146	162	M16x22	1800	225.00	170	110	355	34.30
PL280x355D	165	177	197	M20x20	2429	340.00	168	118	690	52.00
PL300x375D	165	177	197	M20x22	2540	381.00	161	112	690	55.30
PL320x405D	165	177	197	M20x22	2781	431.00	175	122	690	67.30
PL340x425D	165	177	197	M20x24	2994	509.00	171	108	690	71.00

型號表示例

PL	45	×	75	D
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）D型脹緊套

安裝與拆卸

安裝脹緊聯結套

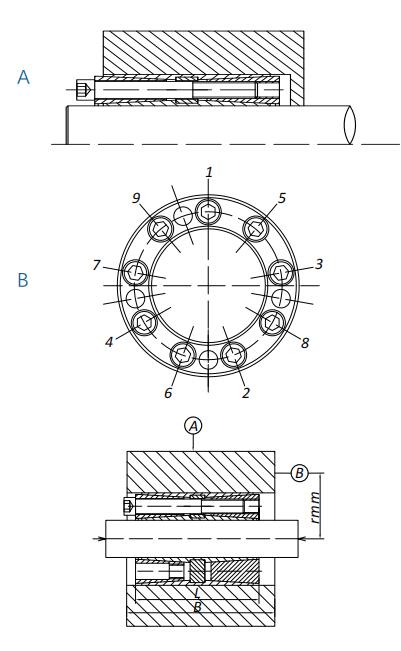

將脹緊聯結結擦拭?凈，裝?輪轂和軸的相應位置(如圖A所示)。

按圖B所示順序，依次擰緊螺釘。

要分3-4次逐次擰緊螺釘直?達到螺釘擰緊?矩，正確按照后的脹緊套應檢驗徑向跳動和軸向跳動。

軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。

拆卸脹緊聯結套

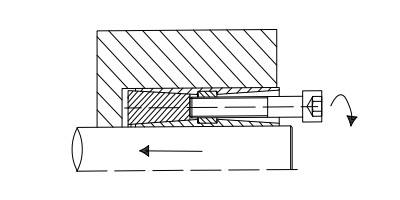

拆卸脹緊套時，先將全部壓緊螺釘松開并取下，然后將拆卸螺釘擰?錐度A?相應的拆卸螺紋孔內，

依次擰緊加壓逐步將A?錐度套與內外環分離。

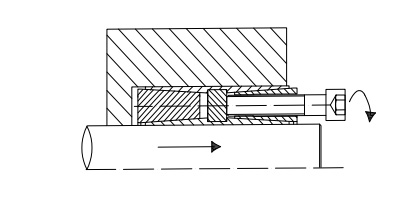

在取下A?錐度套后，再將拆卸螺釘擰?中間拆卸環上相應的拆卸螺紋孔內，依次擰緊加壓，

逐步將B?錐度套從另?端與內、外分離，完成以上兩個步驟后，就可以?便的拆下D型脹緊聯結套。
