成品孔鏈輪 08B-1

成品孔鏈輪，安裝（聯結）后無背隙，由于采用軸向固定，不需要“防止脫落具”，定位準確，鏈輪孔已經加工完成，可直接安裝使用，配用LD08B-1單排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

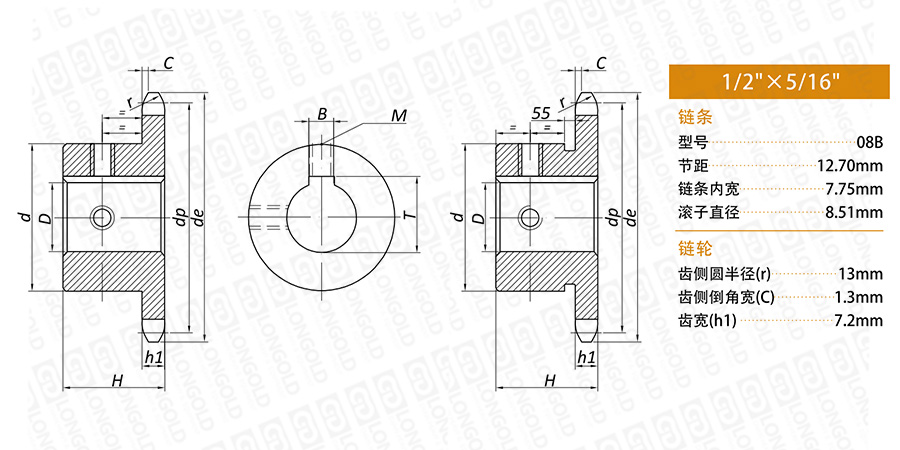

■鏈輪本體結構詳見如上圖

上圖為08B-1 成品孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	鏈輪型號	外圓直徑	節距圓直徑	軸孔徑	鏈輪總厚	輪轂直徑	PDF圖紙	DXF圖紙
齒數		外圓直徑	節距圓直徑	軸孔徑	鏈輪總厚	輪轂直徑
Z		de	dp	D	H	d
Z		mm	mm	mm	mm	mm
10	LD08B-1B10T-D12	45.2	41.1	12	25	26	請咨詢	請咨詢
	LD08B-1B10T-D14			14		26
	LD08B-1B10T-D16			16		31
11	LD08B-1B11T-D12	48.7	45.07	12	25	29
	LD08B-1B11T-D14			14		29
	LD08B-1B11T-D16			16		31
	LD08B-1B11T-D18			18		34
	LD08B-1B11T-D19			19		35
12	LD08B-1B12T-D12	53	49.07	12	28	33
	LD08B-1B12T-D14			14
	LD08B-1B12T-D16			16
	LD08B-1B12T-D18			18
	LD08B-1B12T-D19			19		35
	LD08B-1B12T-D20			20		36
	LD08B-1B12T-D22			22		38
	LD08B-1B12T-D24			24		41*
	LD08B-1B12T-D25			25		42*
13	LD08B-1B13T-D12	57.4	53.06	12	28	37
	LD08B-1B13T-D14			14
	LD08B-1B13T-D16			16
	LD08B-1B13T-D18			18
	LD08B-1B13T-D19			19
	LD08B-1B13T-D20			20
	LD08B-1B13T-D22			22
	LD08B-1B13T-D24			24		42
	LD08B-1B13T-D25			25		42
	LD08B-1B13T-D28			28		45*
14	LD08B-1B14T-D12	61.8	57.07	12	28	41
	LD08B-1B14T-D14			14
	LD08B-1B14T-D16			16
	LD08B-1B14T-D18			18
	LD08B-1B14T-D19			19
	LD08B-1B14T-D20			20
	LD08B-1B14T-D22			22
	LD08B-1B14T-D24			24
	LD08B-1B14T-D25			25
	LD08B-1B14T-D28			28		45
15	LD08B-1B15T-D12	65.5	61.09	12	28	45
	LD08B-1B15T-D14			14
	LD08B-1B15T-D16			16
	LD08B-1B15T-D18			18
	LD08B-1B15T-D19			19
	LD08B-1B15T-D20			20
	LD08B-1B15T-D22			22
	LD08B-1B15T-D24			24
	LD08B-1B15T-D25			25
	LD08B-1B15T-D28			28
	LD08B-1B15T-D30			30		47
	LD08B-1B15T-D32			32		49
16	LD08B-1B16T-D16	69.5	65.1	16	28	50
	LD08B-1B16T-D18			18
	LD08B-1B16T-D19			19
	LD08B-1B16T-D20			20
	LD08B-1B16T-D22			22
	LD08B-1B16T-D24			24
	LD08B-1B16T-D25			25
	LD08B-1B16T-D28			28
	LD08B-1B16T-D30			30
	LD08B-1B16T-D32			32		53
17	LD08B-1B17T-D16	73.6	69.11	16	28	52
	LD08B-1B17T-D18			18
	LD08B-1B17T-D19			19
	LD08B-1B17T-D20			20
	LD08B-1B17T-D22			22
	LD08B-1B17T-D24			24
	LD08B-1B17T-D25			25
	LD08B-1B17T-D28			28
	LD08B-1B17T-D30			30
	LD08B-1B17T-D32			32
18	LD08B-1B18T-D16	77.8	73.14	16	28	56
	LD08B-1B18T-D18			18
	LD08B-1B18T-D19			19
	LD08B-1B18T-D20			20
	LD08B-1B18T-D22			22
	LD08B-1B18T-D24			24
	LD08B-1B18T-D25			25
	LD08B-1B18T-D28			28
	LD08B-1B18T-D30			30
	LD08B-1B18T-D32			32
	LD08B-1B18T-D35			35
	LD08B-1B18T-D38			38
19	LD08B-1B19T-D16	81.7	77.16	16	28	60
	LD08B-1B19T-D19			18
	LD08B-1B19T-D19			19
	LD08B-1B19T-D20			20
	LD08B-1B19T-D22			22
	LD08B-1B19T-D24			24
	LD08B-1B19T-D25			25
	LD08B-1B19T-D28			28
	LD08B-1B19T-D30			30
19	LD08B-1B19T-D32	81.7	77.16	32	28	60
	LD08B-1B19T-D35			35
	LD08B-1B19T-D38			38
20	LD08B-1B20T-D16	85.8	81.19	16	28	64
	LD08B-1B20T-D18			18
	LD08B-1B20T-D19			19
	LD08B-1B20T-D20			20
	LD08B-1B20T-D22			22
	LD08B-1B20T-D24			24
	LD08B-1B20T-D25			25
	LD08B-1B20T-D28			28
	LD08B-1B20T-D30			30
	LD08B-1B20T-D32			32
	LD08B-1B20T-D35			35
	LD08B-1B20T-D38			38
21	LD08B-1B21T-D16	89.7	85.22	16	28	68
	LD08B-1B21T-D18			18
	LD08B-1B21T-D19			19
	LD08B-1B21T-D20			20
	LD08B-1B21T-D22			22
	LD08B-1B21T-D24			24
	LD08B-1B21T-D25			25
	LD08B-1B21T-D28			28
	LD08B-1B21T-D30			30
	LD08B-1B21T-D32			32
	LD08B-1B21T-D35			35
	LD08B-1B21T-D38			38
22	LD08B-1B22T-D16	93.8	89.24	16	28	70
	LD08B-1B22T-D18			18
	LD08B-1B22T-D19			19

注：1.*表示輪轂上有淺鍵槽。

型號表示例

LD08B	-	1B	19T	Q	-	D22
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）成品孔內徑

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動
