在鏈條的銷軸上開孔，利用該孔安裝各種附件的輸送用鏈條。
鏈條本體材質可以制作成碳鋼，也可以制作成不銹鋼。
使用溫度范圍：-10℃～150℃，請使用合適溫度的潤滑油。
不管鏈條是位于直線上，還是與鏈輪嚙合，附件中心距離都不會改變。
附件負載均勻作用于兩個鏈板上。因此，在強度方面也存在優勢。
鏈條移動時不易出現蛇行。
鏈條安裝在裝置上的狀態下，也可輕松進行附件的更換、保養和間隔變更。
客戶需根據使用環境與鏈條規格選擇合適的鏈輪型號。
S滾子鏈條，鏈輪齒數在30齒以上時，可以使用ANSI標準鏈輪，除此之外，需要使用專用鏈輪。
R滾子鏈條需要使用專用鏈輪。
輪轂部分可根據客戶需求定制，具體請咨詢隆德技術人員。
產品廣泛應用于汽車、電氣、食品等的零件組裝生產線。
在汽車行業、電子行業、物流行業、食品等零件檢查生產線。
其他各種需要方便快捷更換附件的生產線。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

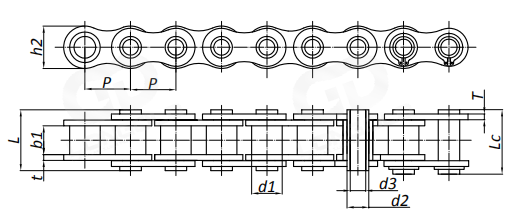

■產品尺寸表
|
隆德鏈號 |
節距 |
套筒直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板
高度
|
鏈板厚度 |
抗拉強度 |
每米
長重
|
||
|
P |
d1 max |
b1 min |
d2 max |
d3 min |
L max |
Lc max |
h2 max |
t/T max |
Q min |
q |
|
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
kg/m |
|
|
LD08BHPF |
12.70 |
8.51 |
7.75 |
6.55 |
4.50 |
16.4 |
17.6 |
11.8 |
1.6/1.3 |
||
|
LD08BHPF7 |
12.70 |
8.51 |
9.20 |
6.55 |
4.10 |
17.8 |
19.0 |
11.8 |
1.6 |
||
|
LD08BHP |
12.70 |
8.51 |
7.75 |
6.55 |
4.50 |
16.4 |
17.6 |
11.8 |
1.3 |
||
|
LD08BHPF5 |
12.70 |
8.51 |
7.75 |
6.30 |
4.50 |
16.8 |
18.0 |
12.0 |
1.6 |
||
|
LD08BHPF9 |
12.70 |
8.51 |
7.75 |
6.30 |
4.50 |
16.5 |
17.6 |
12.1 |
1.5 |
||
|
LD10BHPF3 |
15.88 |
10.16 |
9.65 |
7.02 |
5.13 |
19.5 |
20.5 |
14.7 |
1.7 |
||
|
LD10BHPF4 |
15.88 |
10.16 |
9.50 |
7.20 |
5.00 |
19.8 |
21.3 |
14.0 |
2.03/1.6 |
||
|
LD12BHPF2 |
19.05 |
12.07 |
11.68 |
8.09 |
6.00 |
22.7 |
23.9 |
16.1 |
1.85 |
||
|
LD12BHPF3 |
19.05 |
12.07 |
11.70 |
8.22 |
5.75 |
23.6 |
24.9 |
16.2 |
2.42/1.85 |
||
|
LD16BHPF3 |
25.40 |
15.88 |
17.02 |
11.50 |
8.20 |
35.3 |
37.0 |
23.2 |
4.0/3.1 |
||
|
LD16BHPF4 |
25.40 |
11.70 |
13.50 |
8.00 |
4.30 |
28.9 |
30.2 |
21.3 |
3.0 |
||
1.SS規格在出貨前不進行涂油，在水中或者有水的環境以外使用時，使用前請務必加油。
2.若不加油使用，鏈條可能會過早發生彎曲不良的問題。
3.記載的尺寸為標稱尺寸，可能與實際尺寸不同。
|
LD |
10B |
|
HP |
|
F4 |
||
|
|
|
（1） |
|
（2） |
|
（3） |
|
（1）鏈條尺寸
（2）鏈條類型：空心銷
（3）鏈條規格
標準包裝訂購
一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
