鏈條型號

AT式樣平均抗拉強度

節距P

滾子

內鏈節內寬W

PDF圖紙

DXF圖紙

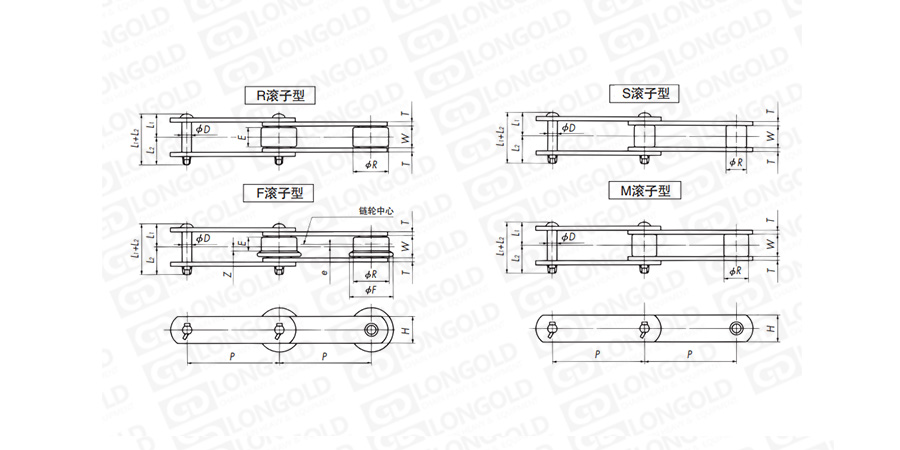

R滾子

F滾子

S滾子

M&N滾子

鏈條尺寸

滾子形式

直徑R

觸軌寬E

直徑R

擋圈直徑F

觸軌寬E

偏心e

Z

直徑R

直徑R

kN

kgf

mm

mm

mm

mm

mm

mm

LDC430

R/S

98.1

10000

101.6

38.1

19

-

-

-

-

-

20.1

-

22.6

請咨詢

請咨詢

LDC204

S

142

14500

66.27

-

-

-

-

-

-

-

22.2

-

27

LDC450

R/F/S

142

14500

101.6

44.5

24

44.5

55

18

2.5

6.5

22.2

-

27

LDC650

R/F/S/M

142

14500

152.4

50.8

26

50.8

65

20

3.0

7.0

25.8

31.8

30.2

LDC214

R/S/M

240

24500

101.6

44.5

27

-

-

-

-

-

31.8

34.9

31.6

LDC205

S

240

24500

78.11

-

-

-

-

-

-

-

31.8

-

37.1

LDC6205

R/F/S/M

279

28500

152.4

57.2

32

57.2

70

25

3.5

9.0

34.9

38.1

37.1

LDC212

R/S/M

387

39500

152.4

69.9

32.5

-

-

-

-

-

40.1

44.5

37.1

鏈條尺寸

鏈板

銷子

大概重量 kg/m

附件和滾子形式的組合

PDF圖紙

DXF圖紙

寬 H

厚 T

直徑 D

L1+L2

L1

L2

R滾子

F滾子

S滾子

M滾子

A1(A3)

A2

SA2

GA2

GA4

mm

mm

mm

mm

mm

mm

K1(K3)

K2

SK2

LDC430

25.4

4.8

9.7

55

25.5

29.5

4.4

-

3

-

R/S

R/S

R/S

請咨詢

請咨詢

LDC204

28.6

6.3

11.3

65.5

31

34.5

-

-

5.5

-

S

S

LDC450

28.6

6.3

11.3

65.5

31

34.5

6.9

7.2

4.6

4.8

R/F/S

R/F/S

R/S

LDC650

38.1

6.3

11.3

69

32.5

36.5

7.9

8.2

5.7

6.1

R/F/S/M

R/F/S/M

R/S/M

R/F/S/M

S/M

LDC214

38.1

7.9

15.9

77.5

37.5

40

10.5

-

8.7

9.1

R/S/M

R/S/M

R/S/M

LDC205

38.1

7.9

15.9

83.5

40.5

43

-

-

10.3

-

S

S

-

LDC6205

44.5

7.9

15.9

83.5

40.5

43

12.2

12.6

9.2

9.5

R/F/S/M

R/F/S/M

R/S/M

R/F/S/M

S/M

LDC212

50.8

9.5

19.1

95.5

44.5

51

18

-

13

13

R/S/M

R/S/M

R/S/M
